Le unità di misura inerziale (IMU) per droni e sistemi senza pilota forniscono i dati inerziali ad alta velocità necessari per stabilizzare UAV, UGV, USV e ROV, supportando una navigazione precisa in ambienti dinamici. Combinando accelerometri, giroscopi e magnetometri, questi sottosistemi forniscono dati relativi all'assetto, alla velocità angolare, alle vibrazioni e stime derivate essenziali per i piloti automatici, la stabilizzazione del carico utile e il funzionamento in assenza di GNSS.
Questa categoria presenta i produttori di IMU industriali, tattiche e di livello navigazionale che utilizzano tecnologie MEMS, al quarzo e FOG per bilanciare le prestazioni SWaP e di deriva su piattaforme senza pilota.
Leggi il Panoramica tecnologica
Soluzioni di navigazione e posizionamento ad alta precisione per i veicoli autonomi e senza equipaggio
Sistemi di rilevamento inerziale di livello industriale e automobilistico per UAV, robotica e veicoli autonomi
Tecnologie avanzate di rilevamento inerziale basate su FOG per sistemi senza pilota
Navigazione inerziale ad alta precisione per ambienti privi di GPS
Soluzioni di guida, navigazione e controllo (GNC) per droni e UAV
Giroscopi a fibra ottica di livello tattico e IMU FOG per UAV e veicoli autonomi
Sensori di navigazione inerziale: MEMS IMU, accelerometri, giroscopi, AHRS, GPS-INS e generazione di nuvole di punti
Posizionamento preciso per veicoli senza pilota: ricevitori GPS e GNSS, antenne e sistemi inerziali
Soluzioni di rilevamento inerziale a basso SWaP per sistemi autonomi e senza pilota
Giroscopi in fibra ottica miniaturizzati (sensori FOG) e IMU per UAV e robotica
Sensori inerziali FOG, RLG e MEMS al quarzo ad alte prestazioni - Giroscopi, IRU, IMU, INS
Controller di volo all'avanguardia, sensori e altre tecnologie elettroniche per droni e robotica
Soluzioni di sensori inerziali MEMS, IMU, giroscopi e accelerometri MEMS per veicoli senza pilota.
Se progettate, costruite o fornite Unità di misura inerziale (IMU), Crea un profilo per mettere in evidenza le tue competenze ed entrare in contatto con i visitatori che hanno un bisogno concreto delle tue soluzioni.
Le unità di misura inerziale (IMU) sono dispositivi sofisticati che forniscono i dati deterministici essenziali per la stabilizzazione, la guida, la mappatura e il controllo di precisione. Che siano integrate in un veicolo aereo senza pilota (UAV) multirotore, in un veicolo subacqueo autonomo (AUV) o in un veicolo terrestre senza pilota (UGV) tattico, le unità IMU riportano continuamente la velocità angolare e l’accelerazione lineare. Se integrate con un magnetometro, forniscono indicazioni cruciali sulla direzione.
Questi dati consentono ai computer di bordo di dedurre con precisione l’assetto e lo stato di movimento attuali del veicolo, garantendo un funzionamento affidabile anche quando i sensori esterni subiscono un momentaneo degrado o guasto. Con l’aumentare della complessità operativa delle applicazioni senza pilota, l’IMU rimane senza dubbio il componente più critico dell’intera catena di controllo del veicolo.
Principi fondamentali di ingegneria delle unità di misura inerziale
Essenzialmente, un’unità di misura inerziale fornisce misurazioni fondamentali, ad alta frequenza e specifiche per la piattaforma, che alimentano i circuiti di controllo e navigazione.
Cosa misura un’IMU
Unità di misura inerziale FI 200P di FIBERPRO
Le moderne IMU trasmettono continuamente un flusso di dati altamente affidabile, fondamentale per i circuiti di controllo rapidi e le attività di percezione di basso livello:
Per gli UAV, l’unità di misura inerziale è fondamentale per il controllo e la navigazione. Fornisce i dati di assetto e rotazione necessari per i circuiti di controllo PID e la stabilizzazione ad alta velocità, compensando il flusso d’aria turbolento e le vibrazioni della propulsione. La bassa latenza del giroscopio è indispensabile per la stabilità del velivolo.
Per i voli senza GNSS, gli UAV che operano in ruoli di intelligence, sorveglianza e ricognizione (ISR) o in ambienti contesi si affidano agli IMU per la navigazione inerziale sostenuta, il mantenimento della geometria di formazione e il volo stazionario VTOL affidabile.
Inoltre, questi sensori possono stabilizzare i carichi utili EO/IR (elettro-ottici/infrarossi) e di mappatura, mantenendo una linea di vista stabile e fornendo un feedback ad alta velocità per i motori cardanici.
Gli UGV dipendono fortemente dai dati inerziali quando navigano in tunnel, foreste dense o ambienti di battaglia dove il GNSS è degradato o inesistente. La fusione dell’odometria con gli encoder delle ruote e una robusta compensazione dello slittamento delle ruote sono essenziali per prevenire la deriva durante la navigazione in terreni privi di GPS.
HGuide HG4930 S-Class IMU di Honeywell Aerospace
Per la guida autonoma e la percezione, l’IMU sincronizza i dati tra LiDAR e le pipeline di percezione della telecamera, fornendo dati di localizzazione ad alta velocità necessari per una pianificazione del percorso reattiva.
È fondamentale sottolineare che gli UGV presentano un ambiente difficile con elevate vibrazioni, temperature estreme ed EMI provenienti dalle radio, che richiedono alloggiamenti IMU altamente rinforzati e supporti antiurto.
I veicoli di superficie senza pilota (USV) richiedono IMU per la reiezione del moto ondoso, la stima accurata della direzione e del rollio/beccheggio e la perfetta integrazione con i sistemi di pilota automatico e radar marini.
I veicoli subacquei senza equipaggio (UUV), inclusi gli AUV e i veicoli telecomandati (ROV), si affidano ai sensori inerziali più accurati per la stima della loro posizione a causa della mancanza di segnali GNSS. Le missioni dipendono dalla navigazione a stima basata su IMU + Doppler Velocity Log (DVL) e dalla fusione con sistemi acustici LBL/USBL. Le missioni AUV di fascia alta richiedono spesso sistemi IMU basati su FOG a causa della necessità di transiti sommersi lunghi e a bassa deriva.
Per gli ROV, queste unità forniscono un feedback in tempo reale per compensare i disturbi di movimento indotti dal cavo e consentono un controllo preciso del manipolatore e degli strumenti sottomarini.
Le prestazioni di un’unità di misura inerziale per applicazioni con droni sono tipicamente classificate in gradi definiti, che riflettono un compromesso ingegneristico tra costo, SWaP e precisione.
Questi dispositivi forniscono una stabilità adeguata per UAV più piccoli, UGV portatili e USV compatti. Rappresentano un eccellente equilibrio tra costo e prestazioni, eccellendo in applicazioni in cui i vincoli di peso e costo sono fondamentali, come i modelli IMU per droni commerciali e i carichi utili di mappatura a basso costo.
FOG IMU U121D di MostaTech
Gli IMU di grado tattico offrono un significativo miglioramento delle prestazioni rispetto ai sensori di grado industriale, riducendo drasticamente la deriva e fornendo una robustezza ambientale molto più elevata. In genere presentano una stabilità di bias fino a due ordini di grandezza superiore rispetto alle loro controparti più economiche.
Questa capacità potenziata li rende essenziali per i sistemi di pilota automatico UAV a lunga durata, la stabilizzazione del carico utile EO/IR ad alta precisione e le piattaforme marittime senza pilota che richiedono una stima del movimento più accurata. Per ottenere questa precisione, questi IMU spesso sfruttano la tecnologia FOG o sensori MEMS al quarzo/silicio altamente raffinati e compensati termicamente.
Le IMU di grado di navigazione offrono una deriva estremamente bassa e una precisione a lungo termine senza richiedere frequenti aggiornamenti esterni. Sebbene queste unità siano significativamente più grandi e costose, consentono profili di missione semplicemente impossibili con gradi inferiori. Le loro applicazioni principali includono la navigazione AUV in missioni sommerse lunghe e complesse, UGV di fascia alta che operano in aree prive di GNSS e grandi UAV di difesa che richiedono una navigazione a stima precisa.
È importante notare, tuttavia, che molti AUV di fascia alta spesso utilizzano sofisticati INS di grado tattico (spesso basati su FOG) fusi con DVL per ottenere prestazioni di grado di navigazione in un formato ottimizzato SWaP, piuttosto che integrare un’unità di dimensioni standard.
Per ambienti operativi estremi sono necessari progetti specializzati. Le IMU per acque profonde incorporano alloggiamenti resistenti alle alte pressioni, una struttura resistente alla corrosione e una schermatura magnetica per la navigazione subacquea. Le IMU resistenti alle radiazioni sono progettate per ambienti orbitali o ad alta radiazione in cui i componenti MEMS convenzionali si deteriorerebbero rapidamente.
L’affidabilità di qualsiasi unità di misura inerziale per droni e sistemi senza pilota deriva dai componenti strettamente integrati.
Gli accelerometri MEMS e i giroscopi dominano la maggior parte delle applicazioni senza pilota grazie al loro eccezionale equilibrio tra prestazioni, basso SWaP (dimensioni, peso e potenza) ed efficienza in termini di costi.

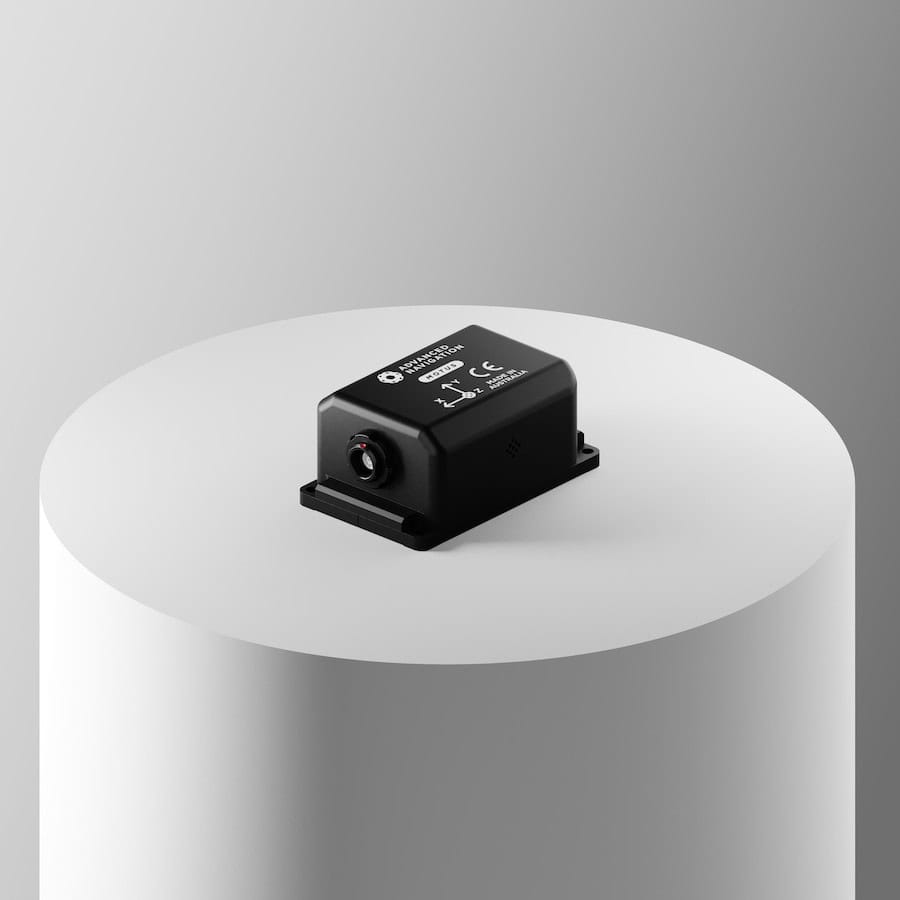

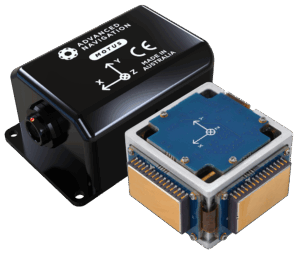

Motus Miniature MEMS IMU di Advanced Navigation
Per applicazioni esigenti che richiedono una deriva ultra bassa o prestazioni di navigazione estese, i dispositivi di grado superiore impiegano una tecnologia specializzata. Tra questi figurano i MEMS al quarzo o i giroscopi a fibra ottica (FOG), questi ultimi comunemente utilizzati nei sistemi IMU e AUV tattici per UAV grazie alle loro prestazioni superiori in un pacchetto con vincoli SWaP. I giroscopi laser ad anello (RLG) sono generalmente riservati a piattaforme strategiche di grandi dimensioni.
Ciò include magnetometri per un riferimento di direzione esterno, processori integrati per eseguire il filtraggio e la compensazione della temperatura/bias e sofisticati modelli di calibrazione per rimuovere gli effetti di non linearità.
Quando si specifica un IMU per droni, gli ingegneri devono considerare una serie di parametri tecnici che determinano le prestazioni in condizioni operative:
| Parametro | Impatto sulle prestazioni |
| Stabilità della polarizzazione | Definisce il tasso di deriva minimo raggiungibile. Fondamentale per missioni di lunga durata. |
| Angular Random Walk (ARW) | Quantifica il rumore e determina la precisione dell’assetto a breve termine. |
| Larghezza di banda e latenza | Determina la reattività. È fondamentale per la stabilizzazione ad alta velocità e i circuiti di controllo (ad esempio nei multirotori). |
| Precisione del fattore di scala | Determina la precisione con cui il sensore misura il movimento nella sua gamma dinamica. |
| Intervallo dinamico | La forza G massima o la velocità di rotazione che il sensore può tollerare prima della saturazione. |
| Tolleranza agli urti e alle vibrazioni | Misura la robustezza rispetto all’ambiente operativo (ad esempio, motori UGV, flusso dell’elica). |
Il futuro del rilevamento inerziale è guidato da requisiti di autonomia e resilienza sempre più elevati. L’elaborazione AI/Edge viene sempre più sfruttata nel processore edge dell’IMU per la riduzione del rumore del segnale, la calibrazione intelligente e l’odometria visivo-inerziale migliorata, al fine di aumentare ulteriormente la precisione e la resilienza senza aumentare SWaP.
Questi crescenti requisiti di autonomia, in particolare in ambienti contesi o completamente autonomi, stimoleranno la domanda di unità inerziali con una resilienza ancora maggiore in ambienti EM contesi, velocità di trasmissione dati più elevate e prestazioni di carico dinamico più elevate.
Inoltre, la ricerca emergente nel campo delle IMU quantistiche e fotoniche promette di fornire alla fine una precisione di livello navigazionale in un profilo SWaP adatto alle piccole piattaforme senza pilota, rivoluzionando potenzialmente la navigazione di lunga durata indipendente dal GNSS.
