Inercyjne jednostki pomiarowe (IMU) to zaawansowane urządzenia dostarczające deterministyczne dane niezbędne do stabilizacji, naprowadzania, mapowania i precyzyjnego sterowania. Niezależnie od tego, czy są zintegrowane z wielowirnikowym bezzałogowym statkiem powietrznym (UAV), podwodnym autonomicznym pojazdem podwodnym (AUV) czy taktycznym bezzałogowym pojazdem naziemnym (UGV), czujnik IMU stale przekazuje informacje o prędkości kątowej i przyspieszeniu liniowym. W połączeniu z magnetometrem dostarczają one kluczowych wskazówek dotyczących kierunku.
Dane te umożliwiają komputerom pokładowym precyzyjne określenie aktualnego położenia i stanu ruchu pojazdu, zapewniając niezawodne działanie nawet w przypadku chwilowego pogorszenia działania lub awarii czujników zewnętrznych. Wraz ze wzrostem złożoności operacyjnej zastosowań bezzałogowych, IMU pozostaje prawdopodobnie najważniejszym elementem w całym łańcuchu sterowania pojazdem.

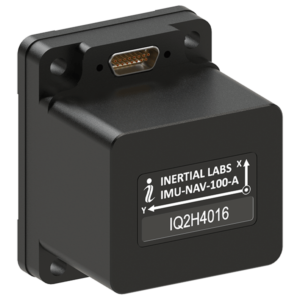

Zasadniczo inercyjna jednostka pomiarowa dostarcza niezbędnych, wysokoczęstotliwościowych pomiarów specyficznych dla platformy, które są wykorzystywane w pętlach sterowania i nawigacji.
Jednostka pomiaru bezwładnościowego FI 200P firmy FIBERPRO
Nowoczesne moduły IMU nieustannie dostarczają wysoce wiarygodny strumień danych, który ma kluczowe znaczenie dla szybkich pętli sterowania i zadań związanych z postrzeganiem na niskim poziomie:
W przypadku bezzałogowych statków powietrznych (UAV) inercyjny moduł pomiarowy ma kluczowe znaczenie dla sterowania i nawigacji. Dostarcza on dane dotyczące położenia i obrotów wymagane do pętli sterowania PID i stabilizacji przy dużej prędkości, kompensując turbulencje powietrza i drgania napędu. Niskie opóźnienie żyroskopu jest niezbędne dla stabilności statku powietrznego.
W przypadku lotów bez dostępu do systemu GNSS, bezzałogowe statki powietrzne pełniące funkcje wywiadowcze, obserwacyjne i rozpoznawcze (ISR) lub działające w trudnych warunkach polegają na modułach IMU w celu zapewnienia ciągłej nawigacji inercyjnej, utrzymania geometrii formacji i niezawodnego zawisu VTOL.
Ponadto czujniki te mogą stabilizować ładunki EO/IR (elektrooptyczne/podczerwone) i mapujące, utrzymując stabilną linię wzroku i zapewniając szybką informację zwrotną dla silników gimbalowych.
Pojazdy bezzałogowe (UGV) w dużym stopniu polegają na danych inercyjnych podczas poruszania się w tunelach, gęstych lasach lub na polach bitewnych, gdzie sygnał GNSS jest osłabiony lub nieobecny. Fuzja odometrii z enkoderami kół i solidna kompensacja poślizgu kół są niezbędne, aby zapobiec dryfowi podczas nawigacji w terenie bez dostępu do GPS.
HGuide HG4930 S-Class IMU firmy Honeywell Aerospace
W przypadku autonomicznej jazdy i percepcji IMU synchronizuje dane między potokami percepcji LiDAR i kamery, zapewniając szybkie dane lokalizacyjne niezbędne do responsywnego planowania trasy.
Co istotne, pojazdy bezzałogowe (UGV) działają w trudnych warunkach, charakteryzujących się wysokimi wibracjami, ekstremalnymi temperaturami i zakłóceniami elektromagnetycznymi pochodzącymi z radiostacji, co wymaga zastosowania bardzo wytrzymałych obudów IMU i mocowań izolujących wstrząsy.
Bezzałogowe pojazdy powierzchniowe (USV) wymagają IMU do eliminacji ruchów fal, dokładnego szacowania kursu i przechyłu/pochylenia oraz płynnej integracji z morskim autopilotem i systemami radarowymi.
Bezzałogowe pojazdy podwodne (UUV), w tym AUV i zdalnie sterowane pojazdy (ROV), wykorzystują najdokładniejsze czujniki inercyjne do szacowania pozycji ze względu na brak sygnałów GNSS. Misje zależą od nawigacji zliczeniowej IMU + Doppler Velocity Log (DVL) oraz fuzji z systemami akustycznymi LBL/USBL. Misje zaawansowanych pojazdów AUV często wymagają systemów IMU opartych na FOG ze względu na potrzebę długich przejazdów pod wodą z niewielkim dryftem.
W przypadku pojazdów ROV urządzenia te zapewniają informacje zwrotne w czasie rzeczywistym, aby kompensować zakłócenia ruchu spowodowane przez linkę i umożliwić precyzyjne sterowanie podwodnym manipulatorem i narzędziami.
Wydajność inercyjnego modułu pomiarowego do zastosowań w dronach jest zazwyczaj podzielona na określone klasy, odzwierciedlające kompromis inżynieryjny między kosztem, SWaP i dokładnością.
Urządzenia te zapewniają odpowiednią stabilność dla mniejszych bezzałogowych statków powietrznych (UAV), przenośnych pojazdów naziemnych (UGV) i kompaktowych pojazdów podwodnych (USV). Stanowią one doskonałą równowagę między kosztem a wydajnością, doskonale sprawdzając się w zastosowaniach, w których ograniczenia dotyczące masy i kosztów mają kluczowe znaczenie, takich jak komercyjne modele IMU do dronów i niedrogie ładunki do mapowania.
FOG IMU U121D firmy MostaTech
IMU klasy taktycznej oferują znaczący wzrost wydajności w porównaniu z czujnikami klasy przemysłowej, drastycznie zmniejszając dryft i zapewniając znacznie większą odporność na warunki środowiskowe. Zazwyczaj charakteryzują się one stabilnością odchylenia nawet o dwa rzędy wielkości lepszą niż ich tańsze odpowiedniki.
Ta zwiększona wydajność sprawia, że są one niezbędne w długotrwałych systemach autopilota UAV, precyzyjnej stabilizacji ładunku EO/IR oraz bezzałogowych platformach morskich, które wymagają dokładniejszego oszacowania ruchu. Aby osiągnąć taką precyzję, czujniki IMU często wykorzystują technologię FOG lub wysoce udoskonalone, kompensowane termicznie czujniki kwarcowe/krzemowe MEMS.
IMU klasy nawigacyjnej oferują wyjątkowo niskie odchylenie i długoterminową dokładność bez konieczności częstych aktualizacji zewnętrznych. Chociaż urządzenia te są znacznie większe i droższe, umożliwiają one realizację misji, które po prostu nie byłyby możliwe przy użyciu urządzeń niższej klasy. Ich główne zastosowania obejmują nawigację AUV podczas długich, złożonych misji podwodnych, zaawansowane pojazdy bezzałogowe (UGV) działające w obszarach pozbawionych dostępu do GNSS oraz duże bezzałogowe statki powietrzne (UAV) wykorzystywane w obronności, wymagające precyzyjnego nawigowania na podstawie obliczeń.
Należy jednak zauważyć, że wiele zaawansowanych pojazdów AUV często wykorzystuje wyrafinowane systemy INS klasy taktycznej (często oparte na FOG) połączone z DVL, aby osiągnąć wydajność klasy nawigacyjnej w formacie zoptymalizowanym pod kątem SWaP, zamiast integrować pełnowymiarowe urządzenia.
W ekstremalnych warunkach eksploatacyjnych konieczne są specjalistyczne konstrukcje. IMU do głębin morskich mają obudowy odporne na wysokie ciśnienie, konstrukcję odporną na korozję i ekranowanie magnetyczne do nawigacji podwodnej. IMU odporne na promieniowanie są przeznaczone do środowisk orbitalnych lub o wysokim poziomie promieniowania, w których konwencjonalne komponenty MEMS szybko ulegają degradacji.
Niezawodność każdego inercyjnego modułu pomiarowego dla dronów i systemów bezzałogowych wynika z ściśle zintegrowanych komponentów.
Akcelerometry MEMS i żyroskopy dominują w większości zastosowań bezzałogowych ze względu na wyjątkową równowagę między wydajnością, niskim SWaP (rozmiar, waga i moc) oraz efektywnością kosztową.
Miniaturowy czujnik MEMS IMU firmy Advanced Navigation
W przypadku wymagających zastosowań, które wymagają ultra niskiego dryftu lub rozszerzonej wydajności nawigacyjnej, urządzenia wyższej klasy wykorzystują specjalistyczną technologię. Obejmują one kwarcowe MEMS lub żyroskopy światłowodowe (FOG), przy czym te ostatnie są powszechnie wybierane do taktycznych systemów IMU dla bezzałogowych statków powietrznych (UAV) i pojazdów podwodnych (AUV) ze względu na ich doskonałą wydajność w obudowie o ograniczonych parametrach SWaP. Żyroskopy pierścieniowo-laserowe (RLG) są zazwyczaj zarezerwowane dla bardzo dużych platform strategicznych.
Obejmuje ona magnetometry służące do zewnętrznego odniesienia kursu, wbudowane procesory do filtrowania i kompensacji temperatury/błędu systematycznego oraz zaawansowane modele kalibracyjne do eliminacji efektów nieliniowości.
Przy określaniu IMU dla drona inżynierowie muszą wziąć pod uwagę szereg parametrów technicznych, które decydują o wydajności w warunkach operacyjnych:
| Parametr | Wpływ na wydajność |
| Stabilność odchylenia | Określa minimalną osiągalną szybkość dryfu. Ma kluczowe znaczenie dla misji długotrwałych. |
| Losowy ruch kątowy (ARW) | Określa ilościowo poziom szumu i decyduje o krótkoterminowej dokładności położenia. |
| Szerokość pasma i opóźnienie | Określa szybkość reakcji. Ma kluczowe znaczenie dla stabilizacji przy dużych prędkościach i pętli sterowania (np. w wielowirnikowcach). |
| Dokładność współczynnika skali | Określa, jak dokładnie czujnik mierzy ruch w całym zakresie dynamicznym. |
| Zakres dynamiczny | Maksymalna siła G lub prędkość obrotowa, jaką czujnik może wytrzymać przed nasyceniem. |
| Odporność na wstrząsy i wibracje | Mierzy odporność na warunki środowiskowe (np. silniki pojazdów bezzałogowych, podmuchy śmigła). |
Przyszłość czujników inercyjnych jest napędzana przez wyższe wymagania dotyczące autonomii i odporności. Sztuczna inteligencja/przetwarzanie brzegowe jest coraz częściej wykorzystywane w procesorze brzegowym IMU do odszumiania sygnałów, inteligentnej kalibracji i ulepszonej odometrii wizualno-inercyjnej w celu dalszej poprawy dokładności i odporności bez zwiększania SWaP.
Rosnące wymagania dotyczące autonomii, szczególnie w środowiskach spornych lub w pełni autonomicznych, będą napędzać popyt na jednostki inercyjne o jeszcze większej odporności w spornych środowiskach EM, wyższych szybkościach transmisji danych i lepszej wydajności przy obciążeniach dynamicznych.
Ponadto nowe badania nad kwantowymi i fotonicznymi czujnikami IMU zapowiadają ostateczne osiągnięcie dokładności na poziomie nawigacyjnym w profilu SWaP odpowiednim dla małych platform bezzałogowych, co może zrewolucjonizować długotrwałą nawigację niezależną od GNSS.
