Les ROV d'inspection, également appelés ROV de classe observation ou de classe inspection, sont conçus pour effectuer des tâches d'inspection visuelle dans des environnements où les plongeurs humains sont confrontés à des limites ou à des risques. Des plateformes offshore aux barrages intérieurs, en passant par les pipelines et les installations aquacoles, les ROV d'inspection offrent un accès, une sécurité et une efficacité inégalés.
Lire le Présentation de la technologie
Systèmes robotiques sous-marins hybrides destinés à une utilisation sous-marine dans les secteurs civil, de la sécurité et de la défense
Si vous concevez, construisez ou fournissez ROV d’inspection (classe observation), Créez un profil pour mettre en avant vos compétences et entrer en contact avec des visiteurs qui recherchent activement vos solutions.
Un ROV d’inspection est un véhicule sous-marin télécommandé conçu principalement pour les tâches d’inspection visuelle et tâches d’inspection non destructives. Contrairement aux ROV de type industriel, conçus pour la construction et l’intervention, les ROV d’inspection sont plus légers, plus compacts et optimisés pour la surveillance et l’acquisition de données. Ces systèmes sont généralement déployés à l’aide d’un câble depuis un navire ou une plate-forme de surface et sont contrôlés en temps réel par un opérateur.
La fonction principale d’un ROV d’inspection est de fournir des images vidéo en direct et des données environnementales provenant d’installations ou d’environnements submergés. Des caméras haute résolution, des systèmes sonars, des réseaux d’éclairage et divers capteurs peuvent être intégrés en fonction des exigences d’inspection. Leur agilité et leur faible encombrement les rendent idéaux pour les espaces confinés ou complexes tels que les citernes de ballast, les pipelines ou les infrastructures immergées.
Comprendre la classe d’inspection
ROV d’inspection Mission Specialist Pro 5 par VideoRay
Les ROV d’inspection peuvent être commandés à partir de petits bateaux, de quais ou d’installations terrestres. Ils sont généralement optimisés pour l’inspection visuelle générale (GVI), l’inspection visuelle rapprochée (CVI) et la surveillance environnementale.
Par rapport aux ROV de classe professionnelle, les systèmes de classe observation ne disposent pas de bras manipulateurs ni de capacités de levage élevées. Cependant, ils excellent en termes de facilité de déploiement, de rentabilité et d’exigences minimales en matière d’assistance. Cela les rend particulièrement adaptés aux inspections récurrentes et au déploiement rapide dans des situations d’urgence ou où le temps est compté.
Il existe également des ROV hybrides et miniatures dans cette catégorie, qui offrent une portabilité améliorée et peuvent accéder à des espaces extrêmement restreints, ce qui les rend idéaux pour des applications telles que l’inspection de réservoirs d’eau, l’inspection de réservoirs d’arrosage ou l’inspection d’espaces confinés internes.
Les ROV de classe inspection sont ensuite classés en deux sous-classes principales en fonction de leurs capacités et de leurs systèmes embarqués :
Il s’agit des systèmes ROV les plus basiques, conçus uniquement pour l’observation visuelle et la surveillance. Les ROV de classe I sont équipés d’une ou plusieurs caméras et de systèmes d’éclairage de base, et ne sont pas conçus pour transporter des outils ou des capteurs supplémentaires. Leur rôle principal est de fournir des flux vidéo en temps réel pour les tâches d’inspection visuelle générale (GVI), en particulier dans des environnements à faible risque ou facilement accessibles. Ils sont très portables et souvent utilisés pour la formation, la recherche en eaux peu profondes et les missions d’inspection de sites simples.
ROV SRV-8 par Oceanbotics
Les ROV de classe II offrent des fonctionnalités améliorées en prenant en charge des charges utiles supplémentaires telles que des sonars, des capteurs environnementaux, des scalers laser ou même des outils de contrôle non destructif (CND) limités. Cette polyvalence accrue leur permet d’effectuer des inspections plus complexes, telles que des inspections visuelles rapprochées (CVI), des évaluations structurelles ou la surveillance environnementale, dans un éventail plus large de conditions. Tout en restant compacts et légers, les systèmes de classe II offrent un équilibre entre capacités et déployabilité, ce qui les rend adaptés aux applications commerciales, industrielles et scientifiques qui nécessitent plus qu’une simple observation.
Ces sous-classifications permettent aux opérateurs de sélectionner le ROV le mieux adapté aux exigences de leur mission, en trouvant le juste équilibre entre coût, complexité et objectifs opérationnels.
Applications des ROV d’inspection
Inspection des infrastructures offshore et sous-marines
Les ROV d’inspection de classe observation sont largement utilisés pour inspecter les structures pétrolières et gazières offshore, notamment les risers, les jackets et les plates-formes. Équipés de sonars et de caméras HD, ils effectuent des inspections offshore de routine pour détecter la corrosion, évaluer l’intégrité et faciliter l’inspection de la protection cathodique. Ces systèmes permettent de surveiller en toute sécurité l’état des structures dans des environnements à haut risque en eaux profondes sans intervention de plongeurs.
Les pipelines sous-marins sont sujets à des dommages, à l’encrassement biologique ou à un désalignement dû aux courants marins ou à l’activité géologique. Les ROV d’inspection équipés de scanners laser, de sonars ou de systèmes de suivi des tuyaux peuvent effectuer des inspections de pipelines qui détectent les anomalies structurelles, l’accumulation de sédiments ou les fuites. Les véhicules peuvent parcourir de longues distances tout en capturant en continu des données vidéo et des données de capteurs pour une évaluation en temps réel.
Dans le domaine de la biologie marine et de la recherche océanographique, les ROV d’inspection sont utilisés pour la surveillance des habitats, les études environnementales et la surveillance sous-marine. La capacité des ROV de classe observation à collecter des données vidéo et des mesures de la qualité de l’eau sans perturber les écosystèmes sensibles en fait un outil essentiel pour les études à long terme et les évaluations de conformité environnementale.
Les ROV sont couramment déployés dans les installations aquacoles pour surveiller les cages en filet, inspecter la santé des poissons et vérifier l’intégrité structurelle des cages et des systèmes d’amarrage. Leurs capacités de déploiement rapide et leur retour d’information en temps réel permettent aux exploitants de fermes piscicoles de réagir rapidement aux besoins d’entretien ou aux changements environnementaux.

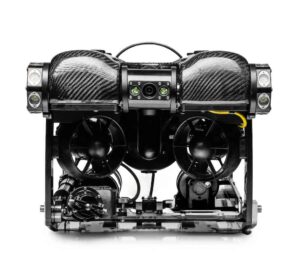

ROV d’observation PIVOT par Deep Trekker
Les barrages, les ponts et les systèmes d’alimentation en eau nécessitent souvent des inspections sous-marines qui ne peuvent être effectuées en toute sécurité par des plongeurs. Les ROV d’inspection peuvent naviguer dans des eaux troubles ou confinées, permettant ainsi d’inspecter visuellement les composants immergés. Pour les inspections de barrages et les évaluations de tunnels, les ROV équipés d’un sonar sont particulièrement utiles pour cartographier les structures où la visibilité est limitée.
Les ROV sont couramment utilisés pour les inspections sous-marines des navires afin d’évaluer l’intégrité de la coque, l’état des hélices et les niveaux d’encrassement biologique. Les ROV d’inspection des coques peuvent être mis à l’eau depuis des jetées ou des ports, ce qui réduit les temps d’immobilisation et élimine le besoin de mise en cale sèche. Ces inspections favorisent la conformité réglementaire et optimisent la planification de la maintenance.
Les ROV peuvent accéder aux structures internes des réservoirs d’eau, des réservoirs de ballast et des conteneurs industriels. Conçus pour l’inspection des espaces confinés, ces systèmes atténuent les risques liés à l’entrée d’êtres humains et offrent une alternative plus rapide et plus rentable. Les modèles avancés peuvent même naviguer dans des géométries internes complexes grâce au positionnement 3D et à la navigation par sonar.

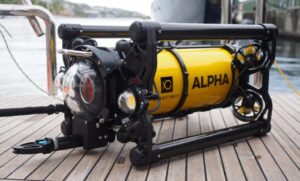

ROV Boxfish Alpha de Boxfish Robotics
Un ROV d’inspection accomplit ses tâches à l’aide d’une suite d’outils intégrés. Des caméras vidéo haute résolution protégées par des dômes translucides résistants fournissent aux opérateurs une connaissance en temps réel de la situation.
Ces caméras peuvent être équipées de zooms ou d’une rotation à 360 degrés pour permettre une inspection visuelle rapprochée (CVI) et une inspection visuelle générale (GVI). L’éclairage LED améliore la visibilité dans des conditions de faible luminosité ou d’eau trouble.
Les capteurs supplémentaires peuvent inclure :
Les opérateurs contrôlent le ROV à partir d’une unité de contrôle en surface, souvent logée dans une mallette portable ou une remorque. Les systèmes câblés permettent une alimentation électrique continue et une transmission de données à haut débit. Dans les zones où les courants sont forts ou les profondeurs importantes, les ROV peuvent être équipés de fonctions de positionnement dynamique, de cap automatique et de profondeur automatique afin de garantir leur stabilité pendant les inspections.
Les ROV d’inspection sont utilisés dans un large éventail de secteurs d’activité :
Énergie et nucléaire : applications ROV pour l’inspection des réacteurs, évaluation des infrastructures.
Transport maritime et logistique : inspection des navires, déploiement de ROV pour les flottes commerciales.
À mesure que la technologie ROV progresse, de nouveaux marchés tels que les énergies renouvelables, l’archéologie marine et la surveillance des infrastructures urbaines adoptent des systèmes d’observation.
L’utilisation de ROV d’inspection de classe observation offre plusieurs avantages stratégiques :
Un seul système ROV peut remplir plusieurs fonctions tout au long des cycles d’inspection, depuis les évaluations initiales jusqu’à la surveillance de routine et la validation après maintenance.
Alliant mobilité, précision et adaptabilité, les ROV d’inspection sont idéaux pour diverses applications sous-marines, de la surveillance environnementale et des études sous-marines à l’inspection structurelle et à la maintenance offshore. Alors que les industries mettent l’accent sur la sécurité, la durabilité et l’efficacité, la demande en technologies d’inspection ROV avancées devrait augmenter, stimulant l’innovation en matière d’intégration de charge utile, d’autonomie et de commande à distance.
