Einführung in Lage- und Kursreferenzsysteme (AHRS) für unbemannte Systeme
Ellipse-A AHRS von SBG Systems
Ein Lage- und Kursreferenzsystem (AHRS) liefert kontinuierlich hochintegrierte Informationen über die Ausrichtung einer Plattform. Es berechnet Roll-, Nick- und Gierbewegungen, indem es mehrere Sensormessungen zu einem stabilen Referenzrahmen zusammenführt. Diese Ausgabe ist von entscheidender Bedeutung und unterstützt alles von Hochgeschwindigkeits-Autopilot-Regelkreisen in einem unbemannten Luftfahrzeug (UAV) bis hin zur hochpräzisen Nutzlaststabilisierung in einem ferngesteuerten Unterwasserfahrzeug (ROV).
Bei praktisch allen unbemannten Systemen ist das AHRS die primäre Quelle für Lageinformationen, die vom Flugcomputer, Antriebsregler oder Navigationssystem verwendet werden. Stabile Lageinformationen sind grundlegend für die Aufrechterhaltung der Kontrollbefugnis, ermöglichen komplexes autonomes Verhalten und gewährleisten vorhersehbare Reaktionen in hochdynamischen Betriebsumgebungen.
Obwohl diese Begriffe oft synonym verwendet werden, stellen sie für Ingenieure unterschiedliche Ebenen der Sensorverarbeitung dar:
| Komponente | Funktion | Ausgabe | Kernunterschied |
| IMU (Inertial Measurement Unit) | Misst rohe physikalische Kräfte und Geschwindigkeiten. | Beschleunigung (lineare Kräfte) und Winkelgeschwindigkeit. | Liefert rohe, unkompensierte Sensordaten. |
| AHRS (Attitude and Heading Reference System) | Verarbeitet IMU-Daten, kompensiert Fehler und bezieht sich auf Schwerkraft/Magnetismus. | Lage (Roll, Pitch) und Kurs (Yaw). | Liefert eine eingeschränkte, korrigierte Orientierungsschätzung ohne Positionsintegration. |
| INS (Inertial Navigation System) | Integriert IMU-Daten zur Berechnung von Position und Geschwindigkeit. | Position, Geschwindigkeit und Lage. | Führt eine vollständige Positions- und Geschwindigkeitsintegration durch, erfordert jedoch häufige Korrekturen durch externe Navigationsquellen (wie GNSS), um eine unbegrenzte Drift zu verhindern. |
3DM-CV7-AHRS Lage- und Kursreferenzsystem von Microstrain by HBK
Ein AHRS fungiert effektiv als eingeschränkter Schätzer, der die Schwerkraft (für Neigung/Rollbewegung) und das Erdmagnetfeld oder andere nicht-inertiale Quellen (für die Kursbestimmung) nutzt, um die einem INS inhärente unbegrenzte Positions-/Geschwindigkeitsdrift zu verhindern. Dadurch eignen sie sich perfekt für unbemannte Fahrzeuge und stabilisierte Nutzlasten, die bereits auf externe Navigationsquellen wie GNSS oder akustische Positionierung für die Positionsbestimmung angewiesen sind.
Die Konvergenz von Trägheits- und Navigationstechnologie hat zu äußerst robusten Lösungen geführt. Hybride Geräte kombinieren die eingeschränkte Schätzung des AHRS mit einer ausgeklügelten GNSS-Unterstützung:
Diese Architekturen schließen die Leistungslücke zwischen einem herkömmlichen AHRS und einem vollständigen High-End-INS und bieten selbst bei aggressiven Bewegungen oder in magnetisch beeinträchtigten Bereichen eine stabile Leistung.
Kontinuierliche Verbesserungen bei MEMS-Trägheitssensoren (Micro-Electro-Mechanical Systems) schließen die Lücke zu viel größeren taktischen Systemen zunehmend. Fortschritte bei der Rauschdichte und Bias-Stabilität ermöglichen es sehr kleinen, SWaP-optimierten AHRS-Einheiten, eine Leistung zu liefern, die für anspruchsvolle UAV- oder ROV-Missionen geeignet ist, und erweitern damit die Fähigkeiten kleinerer, größenbeschränkter unbemannter Plattformen.
Da Missionen zunehmend in Umgebungen stattfinden, in denen GNSS nur eingeschränkt verfügbar ist (unter Wasser, in städtischen Schluchten oder in elektronischen Kriegsführungszonen), werden AHRS-Systeme immer enger mit fortschrittlichen Trägheits- und Geschwindigkeitsunterstützungsalgorithmen integriert. Dadurch können sie ihre Betriebsrobustheit erweitern und eine hochintegrierte Orientierungsschätzung aufrechterhalten, wenn keine externe Satellitennavigation verfügbar ist. Die nächste Generation von Systemen wird weiterhin eng mit den autonomen Rahmenwerken an Bord verbunden sein und so eine schnellere, zuverlässigere Entscheidungsfindung und präzise Steuerung in den komplexesten Missionsszenarien ermöglichen.
Moderne Lage- und Kursreferenzsysteme für UAVs basieren auf einer dreiachsigen Anordnung von Trägheitssensoren und Magnetometern:
Rohdaten von Trägheitsmessern sind von Natur aus verrauscht und unterliegen Verzerrungen, thermischen Schwankungen und Kreuzkopplungen. Bevor diese Daten verwendet werden können, werden sie einer komplexen Signalaufbereitung unterzogen. Die eigentliche Magie geschieht in der Sensorfusionsschicht, die diese unterschiedlichen Messungen zu einer einzigen, kohärenten Orientierungsschätzung kombiniert. Dieser Prozess dient dazu, vorübergehende Kräfte auszugleichen, die Schwerkraft für Stabilität zu nutzen und Kursaktualisierungen aus dem Magnetfeld oder anderen unterstützenden Sensoren zu verwalten.

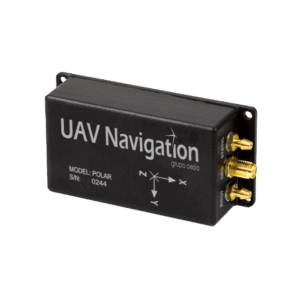

POLAR-300 AHRS-IMU von UAV Navigation-Grupo Oesía
Die Grundlage für eine leistungsstarke Lagebestimmung bildet nach wie vor der erweiterte oder unscented Kalman-Filter (EKF/UKF). Diese probabilistischen Filter gleichen den vom System vorhergesagten Zustand kontinuierlich mit den tatsächlich gemessenen Daten ab, wodurch akkumulierte Drift effektiv korrigiert und hochfrequente Störungen unterdrückt werden.
Zunehmend integrieren Hersteller maschinelles Lernen (ML) oder andere adaptive Berechnungskomponenten. Diese werden häufig eingesetzt, um die schwierigsten Aspekte der AHRS-Leistung anzugehen:
Diese Verbesserungen erhöhen die Robustheit erheblich, insbesondere bei kleinen unbemannten Plattformen, die häufig aggressiven Manövern und hohen Vibrationspegeln ausgesetzt sind.
Für Ingenieurteams kommt es bei der Leistung darauf an, die primären Fehlerquellen zu minimieren: Gyro-Drift, magnetische Interferenzen, thermische Schwankungen und Vibrationen.
Das Lage- und Kursreferenzsystem ist das Nervensystem eines UAV. Multirotor-Flugzeuge sind auf eine schnelle Lage-Rückmeldung mit geringer Latenz angewiesen, um die Schubvektorsteuerung zu verwalten und einen gleichmäßigen Flug aufrechtzuerhalten. Starrflügler und VTOL-Systeme verwenden AHRS-Daten, um ihre Flugbahnen zu stabilisieren, dynamische Übergänge zu verwalten und die Georeferenzierung für wichtige ISR-Nutzlasten (Intelligence, Surveillance and Reconnaissance) zu verbessern. Präzise Lage-Daten sind auch für eine effektive Windkompensation während der autonomen Navigation von entscheidender Bedeutung.
Bei Bodenrobotern unterstützen konsistente Lage-Informationen die Traktionskontrolle, sodass das Fahrzeug Neigungswinkel genau einschätzen und sicher bewältigen kann. Orientierungsdaten sind auch für Navigationssysteme unerlässlich, um die Radodometrie korrekt zu interpretieren und die Situationserkennung auf unebenem oder schwierigem Gelände aufrechtzuerhalten. Jeder stabilisierte Turm oder fortschrittliche Sensor auf einem UGV ist für eine genaue Ausrichtung auf das AHRS angewiesen, um sicherzustellen, dass die Zielerfassung trotz der Bewegung der Plattform stabil bleibt.
Die Meeresumwelt weist einzigartige Dynamiken auf. ROVs und unbemannte Oberflächenfahrzeuge (USVs) sind einer kontinuierlichen, durch Wellen verursachten Bewegung ausgesetzt, die herausgefiltert werden muss, um brauchbare Lageabschätzungen zu erhalten. Die größte technische Herausforderung ist die häufige Verschlechterung der Magnetometerleistung aufgrund von eisenhaltigen Schiffsstrukturen, Motoren und Unterwasserinfrastrukturen. Hochleistungsfähige marine AHRS-Einheiten legen daher Wert auf eine außergewöhnliche Gyroleistung und werden häufig mit akustischen oder Doppler-Systemen kombiniert, um eine stabile, zuverlässige Kursbestimmung in magnetisch schwierigen Gewässern zu gewährleisten.
Kardanaufhängungssysteme erfordern eine schnelle Rückmeldung der Lage und Geschwindigkeit mit extrem geringer Latenz, um eine stabile Sichtlinie aufrechtzuerhalten, während sich die Host-Plattform aggressiv bewegt. Das Lage- und Kursreferenzsystem liefert die absoluten Orientierungs- und Geschwindigkeitsdaten, die erforderlich sind, um der Bewegung der Plattform entgegenzuwirken und optische oder Infrarotkameras zu stabilisieren, die für Überwachungs-, Inspektions- oder Zielerfassungszwecke eingesetzt werden. Dies ist besonders wichtig für kleinere UAS, bei denen hochfrequente Vibrationen ein ständiger Faktor sind.
Hochleistungsantennen, die für Kommunikationsverbindungen oder Radarnutzlasten verwendet werden, müssen eine hohe Ausrichtungsgenauigkeit aufweisen. Unabhängig davon, ob es sich um ein Starrflügel-UAV oder ein Seeschiff handelt, ermöglicht das AHRS dem Steuerungssystem, unabhängig von der Bewegung des Fahrzeugs eine Sichtverbindung aufrechtzuerhalten und sorgt so für stabile Verbindungen für Richtfunkdatenverbindungen, Phased-Array-Antennen und SATCOM-Terminals.
Eine effektive Integration erfordert eine sorgfältige Auswahl von Schnittstellenstandards und Synchronisationsprotokollen:
