I componenti ottici ad alte prestazioni sono essenziali per fornire immagini chiare e accurate nei sistemi senza pilota. Dai droni ai veicoli subacquei, la scelta giusta di finestre ottiche, lenti e cupole garantisce che i carichi utili di imaging rimangano protetti durante l'acquisizione di dati ad alta risoluzione. Questi componenti sono progettati per funzionare in modo affidabile in ambienti difficili, con temperature estreme, sbalzi di pressione e impatti fisici, rendendo la scelta dei materiali un passo fondamentale nell'integrazione dei sistemi.
Leggi il Panoramica tecnologica
Soluzioni hardware ultra affidabili e robuste per UAV e sistemi senza pilota mission-critical che operano in ambienti estremi
Finestre ottiche, cupole e lenti in zaffiro personalizzate per droni, ROV e sistemi di imaging con giunto cardanico
Se progettate, costruite o fornite Componenti ottici, Crea un profilo per mettere in evidenza le tue competenze ed entrare in contatto con i visitatori che hanno un bisogno concreto delle tue soluzioni.
I sistemi senza pilota come UAV, UGV, USV e ROV si affidano a tecnologie di imaging precise per svolgere un’ampia gamma di compiti, dal rilevamento e dalla sorveglianza all’ispezione e alla mappatura. Fondamentali per queste funzionalità sono le finestre ottiche, le lenti e le cupole, componenti che proteggono i sensori e le ottiche delicate consentendo al contempo una trasmissione ottimale delle immagini su varie bande spettrali.
Le proprietà dei materiali influiscono direttamente sulle prestazioni e sull’idoneità dei componenti ottici in ambienti senza pilota. Di seguito è riportata una panoramica dei materiali comunemente utilizzati e del loro contributo all’efficacia dell’imaging:
Lo zaffiro è ampiamente riconosciuto per la sua resistenza, la resistenza ai graffi e la capacità di trasmettere la luce su un ampio spettro. Queste proprietà rendono lo zaffiro una scelta eccellente per gli UAV e i ROV che operano in ambienti abrasivi o ad alta pressione. Le ottiche in zaffiro possono resistere agli urti, ai flussi d’aria ad alta velocità e alle variazioni di temperatura, ma sono in genere più costose rispetto ad altri materiali.

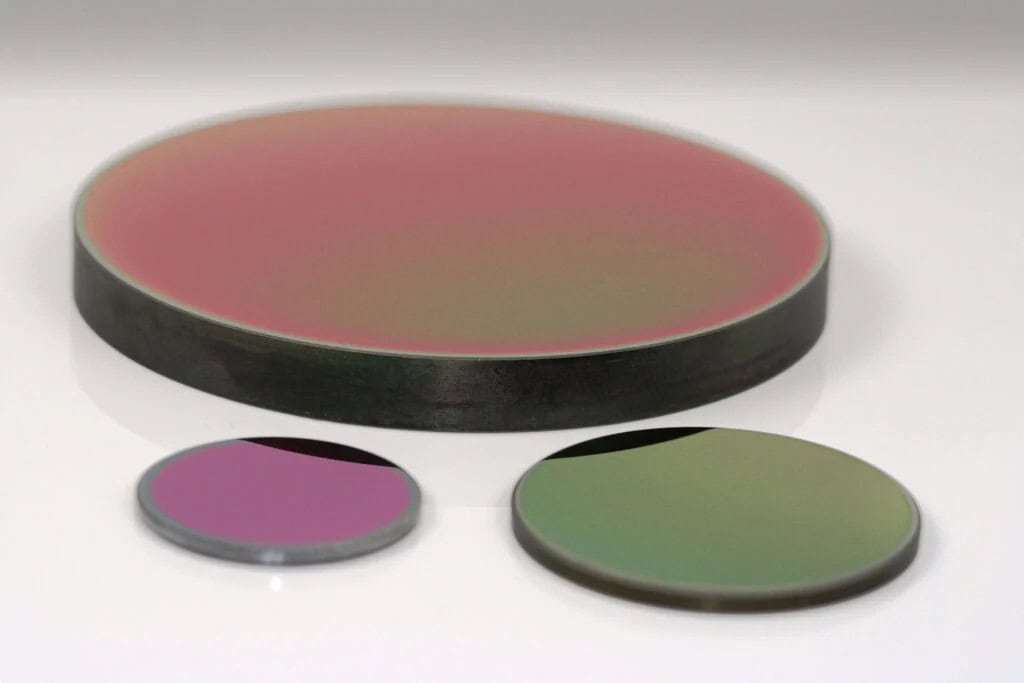

Finestre in germanio di Knight Optical
Utilizzato principalmente per l’imaging a infrarossi, il germanio è ideale per le termocamere su droni e piattaforme robotiche. Offre un’eccellente trasmissione nelle bande infrarossi a onde medie (MWIR) e infrarossi a onde lunghe (LWIR), rendendolo adatto per operazioni notturne o ispezioni basate sul calore. Sebbene le ottiche al germanio offrano prestazioni IR eccellenti, sono dense e potrebbero non essere adatte a piattaforme sensibili al peso.
Il quarzo (silice fusa) è apprezzato per la sua stabilità termica e l’ampia gamma spettrale, che copre le lunghezze d’onda ultraviolette, visibili e alcune infrarosse. Queste proprietà sono utili per l’imaging multispettrale e le applicazioni di precisione in cui la chiarezza e la coerenza sono fondamentali. Il quarzo è più soggetto a graffi rispetto allo zaffiro, ma è più conveniente dal punto di vista economico.
Offrendo un buon equilibrio tra costo, peso e chiarezza ottica, il vetro è una scelta popolare per i droni e i sistemi senza pilota a terra. Supporta un’ampia gamma di attività di imaging in cui la resistenza ambientale estrema non è fondamentale. Sono disponibili varie formulazioni, ciascuna ottimizzata per specifiche lunghezze d’onda e caratteristiche prestazionali.
I sistemi di imaging senza pilota incorporano più componenti ottici, ciascuno dei quali svolge un ruolo definito all’interno del carico utile di imaging per proteggere i sensori, controllare la trasmissione della luce e mantenere la qualità dell’immagine in tutti gli ambienti operativi.
Le finestre ottiche sono elementi protettivi piatti posizionati davanti alle lenti o ai sensori per proteggere i componenti interni da polvere, umidità, pressione e detriti, preservando al contempo la chiarezza ottica. Il loro design privilegia l’efficienza di trasmissione e la resistenza ambientale.
I tipi più comuni includono:
Le lenti ottiche raccolgono, modellano e focalizzano la luce in entrata sul sensore di immagine, influenzando direttamente la risoluzione, il campo visivo e le prestazioni spettrali. Le lenti di imaging sono progettate per adattarsi a specifiche bande di lunghezza d’onda e requisiti operativi.
I tipi più comuni includono:
Le cupole ottiche sono involucri sferici o emisferici che proteggono i sistemi di telecamere cardaniche, pan-tilt o omnidirezionali, consentendo al contempo angoli di visione illimitati. Sono ampiamente utilizzate su droni e ROV dove sono richiesti una copertura completa del campo visivo e un flusso aerodinamico o idrodinamico regolare.
I tipi più comuni includono:
I filtri ottici trasmettono in modo selettivo specifiche gamme di lunghezze d’onda per migliorare il contrasto dell’immagine, sopprimere la luce indesiderata o isolare le bande spettrali per applicazioni di rilevamento avanzate. Sono posizionati davanti all’obiettivo o all’interno del percorso ottico.
I tipi più comuni includono:
Questo approccio strutturato consente di adattare con precisione i sistemi ottici delle piattaforme senza pilota alle esigenze della missione, alle condizioni ambientali e alle tecnologie dei sensori.
Cupole ottiche di Knight Optical
La necessità di componenti ottici affidabili e ad alta nitidezza si estende a diverse piattaforme e ambienti senza pilota:
I droni dotati di telecamere per la mappatura geospaziale o ispezione delle infrastrutture traggono vantaggio dalle finestre in silice fusa o zaffiro che garantiscono un’elevata trasmissione ottica e resistenza ambientale. Questi materiali supportano i sistemi di imaging multispettrale e iperspettrale utilizzati per l’agricoltura, l’edilizia e il monitoraggio ambientale.
I droni e le piattaforme robotiche con capacità a infrarossi utilizzano spesso ottiche in germanio o silicio. Le finestre e le lenti in germanio offrono una trasmissione IR superiore per le bande MWIR e LWIR, mentre il silicio viene utilizzato per applicazioni LWIR leggere. Le ottiche in germanio sono ampiamente utilizzate nel rilevamento di guasti, nella ricerca e soccorso e nell’ispezione di condutture.
Gli ROV e i veicoli subacquei autonomi richiedono finestre a cupola robuste in grado di resistere all’alta pressione e alla corrosione dell’acqua salata. Le cupole in zaffiro e quelle in quarzo fuso offrono un’eccellente resistenza alle condizioni subacquee difficili, mantenendo la chiarezza ottica per i sistemi sonar, telecamere e laser.
I veicoli terrestri senza pilota traggono vantaggio dalle finestre in vetro ottico o zaffiro a seconda del terreno e dell’esposizione ambientale. Questi sistemi spesso integrano lenti di imaging e filtri su misura per la navigazione in condizioni di scarsa illuminazione o con IR potenziato.
La scelta del componente ottico giusto per il vostro sistema senza pilota dipende da vari fattori:

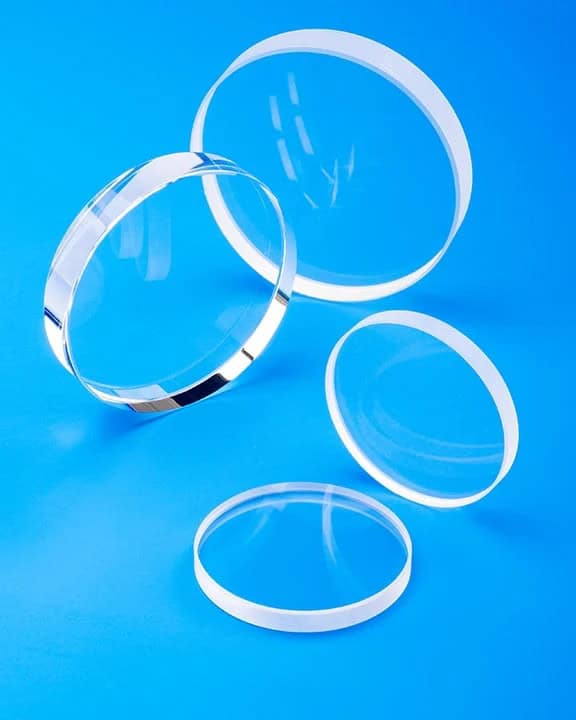

Finestre in zaffiro di Meller Optics
Collaborare con produttori che offrono finestre ottiche e cupole personalizzate garantisce che il carico utile dell’immagine sia ottimizzato per la sua applicazione specifica. Che abbiate bisogno di una lente in zaffiro ad alta durata o di una finestra in polimero leggero, la progettazione personalizzata può migliorare le prestazioni ottiche e prolungare la longevità del sistema.
Man mano che la tecnologia di imaging diventa sempre più integrata nelle piattaforme senza pilota, l’importanza di finestre ottiche, lenti e cupole di alta qualità continua a crescere. Dalle ottiche in zaffiro per droni robusti alle cupole in germanio per sistemi termici marini, questi componenti forniscono protezione e chiarezza fondamentali. La scelta del materiale e del design ottico giusti garantisce le massime prestazioni dal vostro sistema di imaging, sia che si tratti di navigare in una fitta foresta o di esplorare i fondali oceanici.
