Sterowniki diod laserowych Continuous Wave (CW) to precyzyjne podsystemy sterowania prądem zaprojektowane do zasilania diod laserowych w stanie stałej emisji o wysokiej stabilności i niskim poziomie szumów. W systemach bezzałogowych sterowniki te stanowią podstawę mapowania LiDAR, komunikacji optycznej w wolnej przestrzeni, oświetlenia laserowego i precyzyjnego wykrywania ładunków użytecznych w UAV, UGV i UUV.
W niniejszym przewodniku przedstawiono wiodących dostawców sterowników diod laserowych CW obsługujących tryby sterowania ACC i APC w celu zrównoważenia stabilności optycznej, wydajności i ochrony diod.
Przeczytaj Przegląd technologii
Elektronika laserowa i moduły czujników dla bezzałogowych statków powietrznych, platform bezzałogowych i systemów kontr-UAS
Jeśli projektujesz, budujesz lub dostarczasz Sterowniki diod laserowych o fali ciągłej (CW), Załóż profil, aby zaprezentować swoje możliwości i nawiązać kontakt z osobami, które aktywnie poszukują Twoich rozwiązań.
Sterowniki diod laserowych o fali ciągłej (CW) to wysoce precyzyjne podsystemy elektroniczne zaprojektowane w celu dostarczania ściśle regulowanego, stabilnego prądu do diod laserowych pracujących w stanie stałej emisji. W przeciwieństwie do sterowników impulsowych, które dostarczają energię w krótkich seriach, lasery CW wymagają nieprzerwanego, wolnego od tętnień zasilania elektrycznego. Wymóg ten wywiera znaczną presję na stabilność elektryczną sterownika, zarządzanie temperaturą i możliwości tłumienia szumów.
Na platformach bezzałogowych sterowniki te są sprzętem umożliwiającym realizację misji, wspierającym mapowanie LiDAR, komunikację optyczną w wolnej przestrzeni (FSOC), oświetlenie laserowe i ładunki o wysokiej rozdzielczości w UAV, UGV i podwodnych UUV. Każda drobna niestabilność sterownika przekłada się na szum optyczny, dryft długości fali lub skróconą żywotność diody, co jest niedopuszczalne w profesjonalnych misjach ISR i precyzyjnego wykrywania.

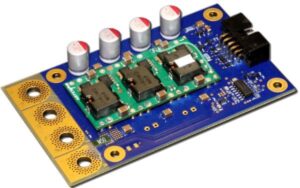

Sterowniki diod laserowych fali ciągłej firmy Analog Modules.
Integracja wysokiej klasy sterownika diod laserowych CW pozwala systemowi zmaksymalizować nieodłączne zalety emisji fali ciągłej. W porównaniu z parametrami branżowymi, sterowniki te zapewniają następujące korzyści techniczne:
Podstawową zaletą wysokiej jakości sterownika diody laserowej CW jest zdolność do utrzymania stabilnego wyjścia optycznego przez długi czas. Ponieważ diody laserowe są półprzewodnikami wrażliwymi na prąd, precyzyjna regulacja zapewnia:
W profesjonalnych systemach bezzałogowych wybór trybu napędu umożliwia inżynierom optymalizację pod kątem określonych parametrów misji:
Wybór odpowiedniej architektury to równowaga między wydajnością (SWaP-C) a czystością sygnału.
Liniowe sterowniki CW regulują prąd poprzez rozpraszanie nadmiaru napięcia w postaci ciepła, oferując zaletę niezwykle niskiego poziomu szumów elektrycznych i zerowych zakłóceń przełączania wysokiej częstotliwości. Sprawia to, że są one idealne do interferometrii i czujników wrażliwych na koherencję, gdzie priorytetem jest czystość sygnału. Jednak ich niższa wydajność oznacza, że generowane ciepło może stać się znaczącym obciążeniem dla systemów zarządzania termicznego ciężkich platform UAV.
Architektury przełączające wykorzystują konwersję wysokiej częstotliwości do regulacji prądu ze znacznie wyższą wydajnością niż alternatywy liniowe. Wydajność ta jest niezbędna dla platform o długiej żywotności działających przy ograniczonym budżecie mocy, choć wiąże się z wyższym poziomem zakłóceń EMI i tętnień. Aby zapobiec zakłóceniom pobliskich odbiorników GNSS lub wrażliwych urządzeń RF, sterowniki te wymagają zaawansowanego filtrowania i zdyscyplinowanych strategii ekranowania.
Podczas gdy często koncentrujemy się na czystej fali ciągłej, wiele nowoczesnych sterowników posiada cechy konstrukcyjne fali quasi-ciągłej (QCW). Sterowniki diod laserowych QCW umożliwiają sterowanie diodą przy wyższych mocach szczytowych przez krótki czas (impulsy) z wysokim cyklem pracy. Są one często wykorzystywane do wyznaczania odległości i celu, gdzie wymagana jest wysoka moc szczytowa bez obciążenia termicznego związanego z pracą w 100% cyklu pracy.

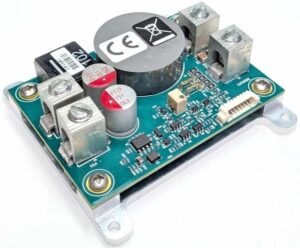

Sterownik diody laserowej OEM Pulsed & CW firmy Analog Modules.
W systemach bezzałogowych sterownik diody laserowej fali ciągłej musi współistnieć z gęstym układem elektronicznym. W ciasnym kadłubie UAV lub ciśnieniowej obudowie UUV, EMI jest stałym zagrożeniem. Wiodące projekty wykorzystują:
Dioda laserowa CW jest bardzo wrażliwa na ciepło. Wraz ze wzrostem temperatury złącza wzrasta jej prąd progowy i zmienia się długość fali. Aby zapobiec niekontrolowanemu wzrostowi temperatury, profesjonalne sterowniki są zintegrowane:
Sterowniki te są podstawowymi komponentami w systemach LiDAR wykorzystywanych do mapowania terenu, unikania przeszkód i nawigacji. Stabilność sygnału wyjściowego ma bezpośredni wpływ na dokładność pomiaru i spójność chmury punktów. W optycznych ładunkach komunikacyjnych lasery CW zapewniają wysoką przepustowość i niskie prawdopodobieństwo przechwycenia łączy danych. Szum sterownika, liniowość i wierność modulacji bezpośrednio wpływają na bitową stopę błędów i odporność łącza.
W stabilizowanych kardanach i wieżyczkach ISR sterowniki muszą działać niezawodnie w warunkach ciągłego ruchu, wibracji i zmian temperatury. Dokładna synchronizacja z czujnikami obrazowania jest niezbędna, szczególnie w przypadku obrazowania bramkowanego lub połączonych systemów EO i laserowych. Odporność środowiskowa jest wymogiem definiującym; sterowniki muszą tolerować wstrząsy i wibracje bez wprowadzania artefaktów optycznych.
Misje obejmujące inspekcję infrastruktury, monitorowanie środowiska i precyzyjną metrologię kładą nacisk na długotrwałą stabilność i identyfikowalność pomiarów. Niski dryft i przewidywalne zachowanie termiczne zapewniają, że dane zebrane podczas wielogodzinnego lotu pozostają spójne i skalibrowane.
Branża przesuwa się w kierunku konstrukcji o wyższej wydajności, które zmniejszają obciążenie termiczne, jednocześnie wspierając rosnące poziomy mocy optycznej. Postępy w technologii półprzewodników mocy i układów scalonych sterowania umożliwiają cichsze i bardziej kompaktowe architektury przełączania.
Cyfrowe sterowanie i autonomiczne zachowanie stają się standardowymi oczekiwaniami. Sterowniki laserów CW ewoluują w inteligentne podsystemy zdolne do autokalibracji, przewidywania błędów i adaptacyjnej optymalizacji wydajności. Co więcej, sterowniki odgrywają coraz większą rolę w podsystemach związanych z energią ukierunkowaną, ponieważ platformy bezzałogowe mają za zadanie wykonywanie coraz bardziej złożonych i trudnych misji.
