Sondy danych lotniczych, takie jak rurki Pitota i porty statyczne, dostarczają surowe dane do systemów danych lotniczych, przekazując krytyczne dane lotnicze, takie jak prędkość lotu, wysokość i ciśnienie atmosferyczne. Czujniki te zapewniają dokładną nawigację i kontrolę lotu w różnych zastosowaniach lotniczych.
Przeczytaj Przegląd technologii
Technologie pomiaru przepływu i systemy danych lotniczych dla bezzałogowych statków powietrznych
Najnowocześniejsze rozwiązania w zakresie pomiaru parametrów aerodynamicznych i przepływu dla systemów bezzałogowych i autonomicznych
Profesjonalne komponenty i czujniki do bezzałogowych statków powietrznych: kontrolery lotu dronów, moduły GNSS, rozwiązania telemetryczne
Jeśli projektujesz, budujesz lub dostarczasz Sondy danych lotniczych, Załóż profil, aby zaprezentować swoje możliwości i nawiązać kontakt z osobami, które aktywnie poszukują Twoich rozwiązań.
Sondy danych lotniczych dostarczają surowe dane środowiskowe służące do obliczania kluczowych parametrów lotu. W bezzałogowych systemach powietrznych (UAS) sondy te są niezbędne, ponieważ wspierają nawigację, stabilność, osiągi lotnicze i bezpieczeństwo systemu. Zaprojektowane do pracy w różnych warunkach, od taktycznych dronów niskiego pułapu po platformy rozpoznawcze wysokiego pułapu, sondy danych lotniczych mierzą parametry takie jak ciśnienie całkowite i statyczne, temperatura oraz kierunek przepływu powietrza. Dane te umożliwiają systemom danych lotniczych (ADS) obliczanie między innymi prędkości lotu, liczby Macha i wysokości.
Wraz z rosnącym zapotrzebowaniem na autonomię i precyzję w bezzałogowych statkach powietrznych, zwłaszcza w zastosowaniach obronnych, naukowych i przemysłowych, sondy danych lotniczych ewoluowały w kierunku wysoce kompaktowych, wytrzymałych i dokładnych komponentów, które można zintegrować z nowoczesnymi zestawami awioniki.
W bezzałogowych statkach powietrznych i dronach sondy danych lotniczych mają kluczowe znaczenie dla osiągnięcia stabilnego, autonomicznego lotu. Platformy te nie mają pilota, który mógłby reagować na zmieniające się warunki środowiskowe, dlatego niezbędne jest uzyskiwanie informacji zwrotnych w czasie rzeczywistym z czujników. Kluczowe zastosowania w systemach bezzałogowych obejmują:
W przypadku platform załogowych sondy danych lotniczych dostarczają informacje krytyczne dla lotu bezpośrednio do przyrządów w kokpicie i systemów sterowania lotem. Są one standardowym wyposażeniem samolotów komercyjnych, samolotów ogólnego przeznaczenia, śmigłowców i samolotów wojskowych. W tych zastosowaniach niezbędna jest redundancja i odporność na awarie, co często wymaga zastosowania wielu niezależnych sond i logiki przełączania awaryjnego.
Różne sondy danych lotniczych pełnią różne funkcje w zależności od typu samolotu, profilu misji i warunków środowiskowych. Typowe kategorie sond obejmują:

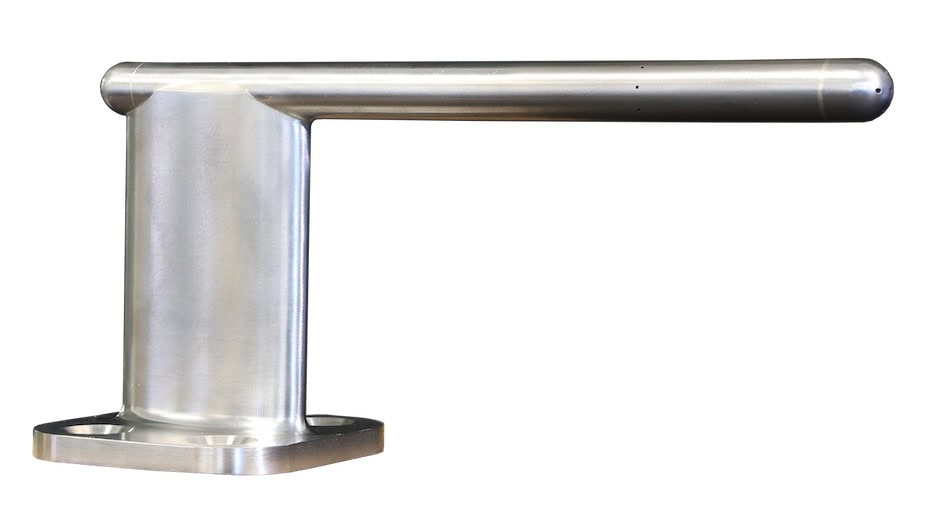

Rurki Pitota mierzą ciśnienie całkowite (lub stagnacyjne) i są głównym źródłem danych do obliczania wskazanej prędkości lotu. Są one instalowane skierowane do przodu w strumieniu powietrza i są szczególnie powszechne na nosach lub krawędziach natarcia skrzydeł. Rurki Pitota z ogrzewaniem są stosowane na dużych wysokościach lub w środowiskach podatnych na oblodzenie, aby zapobiec zatykaniu się przez tworzący się lód.
Porty statyczne rejestrują ciśnienie atmosferyczne otoczenia i służą do określania wysokości i prędkości pionowej. Często są one montowane równo z kadłubem samolotu lub wysięgnikiem, aby zminimalizować zakłócenia spowodowane przepływem powietrza w otoczeniu.
Połączone sondy Pitota-statyczne integrują pomiary ciśnienia Pitota i statycznego w jednej obudowie. Są one preferowane w bezzałogowych statkach powietrznych (UAV) i mniejszych samolotach, gdzie kluczowe znaczenie ma oszczędność miejsca i wagi. Wysokiej jakości sondy Pitota-statyczne zostały zaprojektowane tak, aby zminimalizować błędy sprzężenia krzyżowego spowodowane zmianami kąta natarcia lub poślizgiem bocznym.
Czujniki AoA mierzą kąt między przepływem powietrza a linią odniesienia na kadłubie samolotu. Dokładne dane AoA zwiększają bezpieczeństwo lotu i kontrolę, zwłaszcza podczas startu, lądowania i manewrów. Czujniki te mogą być urządzeniami mechanicznymi typu łopatkowego lub sondami różnicowymi opartymi na ciśnieniu.
Sondy TAT dostarczają zmierzoną temperaturę powietrza, w tym ogrzewanie kinetyczne spowodowane ruchem samolotu. Wartość ta jest korygowana do statycznej temperatury powietrza i wykorzystywana w obliczeniach wydajności i modelowaniu atmosferycznym.
Konstrukcje wysięgników, takie jak wysięgniki skrzydłowe lub wysięgniki nosowe, umożliwiają montaż sond danych powietrznych z dala od kadłuba samolotu, aby zapewnić czysty przepływ powietrza i zminimalizować zakłócenia aerodynamiczne. Zespoły te często zawierają rurki Pitota, porty statyczne, czujniki AoA i sondy TAT. Systemy montowane na wysięgniku są standardowym wyposażeniem badawczych bezzałogowych statków powietrznych (UAV) i samolotów testowych.
Niektóre zastosowania wymagają sond danych powietrznych z zabezpieczeniami środowiskowymi, takimi jak uszczelnienie IP67, ekranowanie EMI i odporność na wibracje. Niektóre z nich zawierają zintegrowane przetworniki ciśnienia lub interfejsy cyfrowe do bezpośredniego wyjścia danych.
Chociaż sondy danych lotniczych są czujnikami pasywnymi, ich integracja z pokładowymi systemami danych lotniczych ma kluczowe znaczenie dla dostarczania wiarygodnych i dokładnych danych lotniczych. Proces ten obejmuje kilka elementów:
Udana integracja zapewnia równowagę między dokładnością, opóźnieniem, wagą, zużyciem energii i łatwością konserwacji, co jest szczególnie ważne w systemach bezzałogowych, w których dostęp podczas lotu jest niemożliwy.
Sondy danych lotniczych stosowane w platformach lotniczych muszą być zgodne z ustalonymi normami branżowymi, które zapewniają bezpieczeństwo, wydajność i trwałość środowiskową. Najważniejsze normy to:
Wybór materiałów regulują również normy lotnicze dotyczące odporności na korozję, przewodności i masy. Tytan, stal nierdzewna i wysokowydajne polimery są często stosowane w obudowach sond, zwłaszcza tam, gdzie występują cykle termiczne i oblodzenie.
Innowacje w technologii sond pomiarowych danych lotniczych są napędzane przez zmieniające się wymagania w systemach bezzałogowych i opcjonalnie pilotowanych. Najważniejsze trendy obejmują:
Postępy te umożliwiają tworzenie bardziej elastycznych, odpornych i wydajnych systemów bezzałogowych, co jest szczególnie ważne w przypadku operacji BVLOS (Beyond Visual Line of Sight), rojów dronów i autonomicznych platform mobilności powietrznej.
