Okna szafirowe to wytrzymałe elementy optyczne znane ze swojej wyjątkowej twardości, stabilności termicznej i odporności na korozję chemiczną. Cechy te sprawiają, że są one nieodzowne w systemach optycznych wykorzystywanych do spektroskopii, wykrywania podczerwieni i wysokowydajnego obrazowania w sektorach przemysłowym, lotniczym i obronnym. Zrozumienie ich przewagi nad alternatywnymi materiałami, takimi jak kwarc i german, jest niezbędne przy wyborze elementów optycznych do wymagających środowisk operacyjnych.
W niniejszym przewodniku przedstawiono dostawców okien szafirowych do bezzałogowych systemów obrazowania lotniczego, w tym precyzyjnych zespołów optycznych, instrumentów spektroskopowych i systemów obrazowania w podczerwieni, zaprojektowanych z myślą o niezawodnym działaniu w ekstremalnych warunkach mechanicznych i środowiskowych.
Przeczytaj Przegląd technologii
Niestandardowe szafirowe okna optyczne, kopuły i soczewki do dronów, pojazdów ROV i systemów obrazowania z gimbalem
Precyzyjna optyka i komponenty optyczne do bezzałogowych statków powietrznych, zdalnie sterowanych pojazdów podwodnych i robotyki
Jeśli projektujesz, budujesz lub dostarczasz Okna szafirowe, Załóż profil, aby zaprezentować swoje możliwości i nawiązać kontakt z osobami, które aktywnie poszukują Twoich rozwiązań.
Okna szafirowe to wytrzymałe elementy optyczne wykonane z syntetycznego szafiru, jednokrystalicznej formy tlenku glinu (Al₂O₃). Ich niezwykła twardość, wynosząca 9 w skali Mohsa, zapewnia wyjątkową odporność na zarysowania, dzięki czemu idealnie nadają się do stosowania w środowiskach ściernych. Ponadto szafir zachowuje wysoką transmisję optyczną od głębokiego ultrafioletu (~150 nm) do średniej podczerwieni (~5,5 µm), co sprawia, że nadaje się do szerokiego zakresu zastosowań związanych z obrazowaniem i wykrywaniem.
Doskonała stabilność termiczna tego materiału pozwala mu wytrzymać temperatury przekraczające 1000°C, a jego obojętność chemiczna sprawia, że jest odporny na większość kwasów, zasad i środków korozyjnych. Te właściwości sprawiają, że okna szafirowe działają niezawodnie w trudnych warunkach, w których inne materiały optyczne uległyby zniszczeniu.
Szafirowe okna optyczne firmy Meller Optics.
W bezzałogowych statkach powietrznych (UAV), bezzałogowych pojazdach naziemnych (UGV) i dronach morskich wytrzymałe okna optyczne są niezbędne do ochrony spektrometrów pokładowych wykorzystywanych do monitorowania środowiska, wykrywania materiałów niebezpiecznych lub analizy rolniczej. Spektrometry hiperspektralne lub UV-Vis zamontowane w UAV wykorzystują okna szafirowe do ochrony wrażliwej optyki, zapewniając jednocześnie wysoką jakość transmisji w odpowiednich długościach fal.
W przypadku obrazowania termicznego i wykrywania podczerwieni szafir zapewnia wysoką przepuszczalność w zakresie średniej podczerwieni, jednocześnie odporny na szok termiczny i zużycie powierzchni. Jest to preferowany materiał do produkcji optyki ochronnej w niechłodzonych kamerach na podczerwień, celownikach termowizyjnych i czujnikach do nadzoru powietrznego. W przeciwieństwie do germanu, który może być kruchy i wrażliwy na temperaturę, szafir zachowuje przejrzystość optyczną nawet przy dużych wahaniach temperatury i obciążeniach mechanicznych.
Okna szafirowe są szeroko stosowane w wysokowydajnych systemach lotniczych i obronnych. Służą one jako okna ochronne w systemach naprowadzania pocisków, ładunkach bezzałogowych statków powietrznych, czujnikach satelitarnych i kopułach optycznych do nadzoru. Odporność szafiru na zmiany ciśnienia na dużych wysokościach, ekstremalne temperatury i uderzenia balistyczne sprawia, że jest on materiałem wybieranym do produkcji systemów optycznych w sprzęcie rozpoznawczym, dronach obronnych i instrumentach satelitarnych. Hermetycznie zamknięte okna szafirowa chronią również wrażliwą elektronikę obrazującą przed próżnią i promieniowaniem kosmicznym.
Okna szafirowe są kluczowymi komponentami systemów monitorowania środowiska stosowanych w bezzałogowych platformach powietrznych, naziemnych i podwodnych. Systemy te często działają w ekstremalnych warunkach, takich jak duże wysokości, ciśnienie panujące w głębinach morskich, środowiska korozyjne lub ekstremalne temperatury, w których tradycyjne materiały optyczne ulegają degradacji. Odporność szafiru na ścieranie, chemikalia i szok termiczny zapewnia niezawodną, długotrwałą ochronę czujników analizujących jakość powietrza, promieniowanie, zasolenie lub stężenie gazów.
Okna szafirowe są niezbędne do ochrony elementów optycznych stosowanych w przemysłowych dronach inspekcyjnych, które są wykorzystywane w środowiskach często niebezpiecznych, pod wysokim ciśnieniem lub trudno dostępnych. Drony te, niezależnie od tego, czy są to drony powietrzne, naziemne czy podwodne, wykorzystują kamery o wysokiej rozdzielczości, systemy termowizyjne i czujniki LIDAR do kontroli rurociągów, infrastruktury, platform morskich i ograniczonych przestrzeni przemysłowych.
Ekstremalna twardość szafiru oraz jego odporność na korozję i ścieranie sprawiają, że idealnie nadaje się on do ochrony tych wrażliwych instrumentów podczas inspekcji z bliskiej odległości. Niezależnie od tego, czy bezzałogowy statek powietrzny przelatuje przez zakurzoną rafinerię, czy też bezzałogowy pojazd naziemny porusza się po zakładzie chemicznym, okna szafirowa zapewniają długotrwałą przejrzystość optyczną i minimalne zniekształcenie sygnału. Ich odporność na cykle termiczne i uderzenia fizyczne zmniejsza również nakłady na konserwację i przestoje, wspierając ciągłe gromadzenie danych w środowiskach przemysłowych o znaczeniu krytycznym.
Systemy bezzałogowe w dużym stopniu opierają się na precyzyjnych czujnikach optycznych do nawigacji w czasie rzeczywistym, namierzania celów i oceny sytuacji. Okna szafirowa są szeroko stosowane do ochrony kamer, systemów LIDAR i dalmierzy laserowych przed uszkodzeniami fizycznymi bez pogorszenia jakości obrazu lub wydajności czujników.
Ich zastosowanie w zespołach optycznych do głowic naprowadzających pocisków, zasobnikach celowniczych bezzałogowych statków powietrznych (UAV) oraz systemach wizyjnych pojazdów autonomicznych zapewnia niezawodne działanie w środowiskach narażonych na wibracje, obciążenia termiczne i zanieczyszczenia. Ponadto stabilność optyczna szafiru pomaga utrzymać kalibrację i wydajność w zaawansowanych zastosowaniach fotonicznych, takich jak czujniki fali czołowej lub inercyjne urządzenia nawigacyjne.

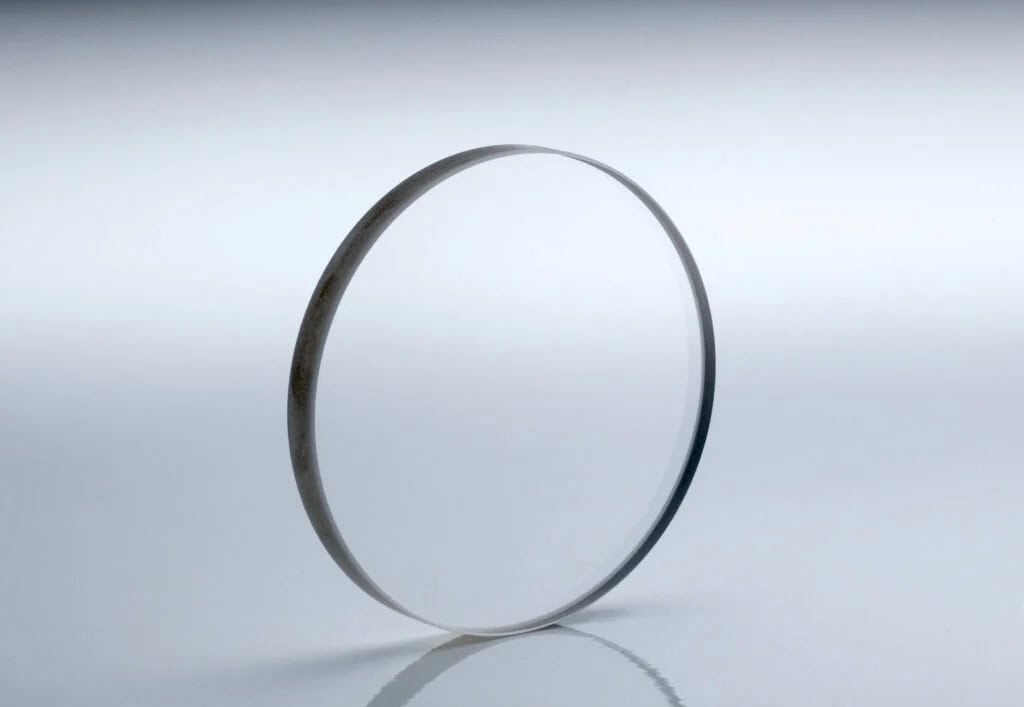

Okna szafirowe firmy Knight Optical.
Okienka szafirowe są dostępne w wielu formach, aby spełnić szeroki zakres wymagań technicznych:
Niestandardowe wymiary umożliwiają zastosowanie w mikrooptyce (np. średnice 0,3 mm dla narzędzi biomedycznych) oraz w oknach wielkoformatowych (>300 mm) dla czujników lotniczych i obronnych. Niestandardowe okna szafirowe mogą również obejmować określone orientacje kryształów i powłoki powierzchniowe dostosowane do transmisji, trwałości i odporności na warunki środowiskowe.
Szafirowe kopuły stosowane w zdalnie sterowanych pojazdach (ROV) zapewniają doskonałą ochronę kamer i czujników działających w głębinach morskich i trudnych warunkach podwodnych. Kopuły te zapewniają wyjątkową klarowność optyczną w zakresie fal widzialnych i podczerwonych, jednocześnie wytrzymując ogromne ciśnienie, korozję słoną wodą i fizyczne ścieranie. Ich półkulisty kształt minimalizuje zniekształcenia optyczne i efekty turbulencji, zapewniając dokładne obrazowanie i gromadzenie danych w zastosowaniach takich jak inspekcje podwodne, eksploracja i nadzór obronny. Wytrzymałość mechaniczna i długotrwała trwałość szafiru sprawiają, że jest on materiałem wybieranym do produkcji wysokowydajnych obudów optycznych ROV.
Przy wyborze materiału na okno optyczne należy wziąć pod uwagę konkretne wymagania zastosowania:
Każdy materiał ma swoje zalety, ale szafir jest często lepszym wyborem, gdy wymagana jest trwałość, szerokie spektrum działania i odporność na warunki środowiskowe.
Aby zoptymalizować transmisję, okna szafirowe mogą być pokryte powłokami antyrefleksyjnymi (AR) dopasowanymi do określonych długości fal. Powłoki te zmniejszają odbicia Fresnela, poprawiając w ten sposób wydajność systemu. Na przykład powłoki antyrefleksyjne szerokopasmowe obsługują zastosowania wielospektralne, podczas gdy powłoki antyrefleksyjne wąskopasmowe są dostosowane do stosowania z laserami lub detektorami. Okna szafirowe mogą być również pokryte powłokami ochronnymi lub hydrofobowymi, aby jeszcze bardziej zwiększyć odporność na warunki środowiskowe w systemach optycznych działających na zewnątrz, pod wodą lub w pomieszczeniach czystych.
Okna szafirowe zapewniają niezrównaną wydajność optyczną i mechaniczną w wymagających środowiskach. Od lotnictwa i obronności po inżynierię biomedyczną i inspekcje przemysłowe, zapewniają one długotrwałą przejrzystość, odporność strukturalną i wszechstronność spektralną. Ich przewaga nad materiałami takimi jak kwarc i german pod względem twardości, odporności termicznej i obojętności chemicznej sprawia, że szafir pozostaje najlepszym wyborem dla komponentów optycznych o znaczeniu krytycznym. Wraz z postępem technologicznym rola szafiru w optyce i fotonice będzie się jeszcze bardziej rozszerzać.
