Wytrzymałe klawiatury stanowią niezawodny interfejs człowiek-maszyna (HMI) dla systemów bezzałogowych, zapewniając dotykowe, gotowe do użycia w terenie działanie w środowiskach, w których urządzenia komercyjne nie są w stanie przetrwać.
W niniejszym przewodniku przedstawiono dostawców wytrzymałych klawiatur zaprojektowanych do pracy w warunkach wibracji, zapylenia, wilgoci, zakłóceń elektromagnetycznych i ekstremalnych temperatur, obsługujących polecenia, nawigację, sterowanie ładunkiem i diagnostykę w systemach UAS, UGV, USV i platformach podwodnych.
Przeczytaj Przegląd technologii
Wytrzymały sprzęt i urządzenia HMI (interfejs człowiek-maszyna) do zastosowań w dronach i robotyce
Jeśli projektujesz, budujesz lub dostarczasz Wytrzymałe klawiatury, Załóż profil, aby zaprezentować swoje możliwości i nawiązać kontakt z osobami, które aktywnie poszukują Twoich rozwiązań.
Wytrzymałe klawiatury są kluczowym, często pomijanym elementem architektury dowodzenia i kontroli pojazdów bezzałogowych, zapewniającym operatorom niezawodny, dotykowy i wysoce odporny interfejs człowiek-maszyna (HMI). W przeciwieństwie do komercyjnych urządzeń wejściowych, wytrzymałe klawiatury są zaprojektowane tak, aby wytrzymać ciągłe narażenie na intensywne wibracje, kurz, wilgoć, zakłócenia elektromagnetyczne (EMI) i ekstremalne temperatury.
Warunki te stanowią poważne wyzwanie dla interfejsów sterujących działających w trudnych warunkach, takich jak te stosowane w taktycznych bezzałogowych systemach powietrznych (UAS), bezzałogowych pojazdów naziemnych (UGV) oraz podwodnych zdalnie sterowanych pojazdów (ROV).
Wytrzymałe klawiatury obsługują podstawowe funkcje sterowania na platformach bezzałogowych, zapewniając niezawodny interfejs do planowania misji, obsługi ładunku, diagnostyki i zadań ręcznego sterowania w środowiskach, w których nie można dopuścić do utraty niezawodności.
W przypadku pojazdów bezzałogowych klawiatury ułatwiają zmianę trybu, szybkie wprowadzanie punktów trasy i adnotacje danych, zwłaszcza w opancerzonych lub mobilnych jednostkach dowodzenia. Urządzenie wejściowe musi pozostawać w pełni funkcjonalne pomimo ciągłych wstrząsów i wibracji spowodowanych ruchem pojazdu.
Operatorzy korzystają z wytrzymałych klawiatur w naziemnej stacji kontroli (GCS), niezależnie od tego, czy jest ona umieszczona w schronie, zintegrowana z pojazdem, czy przenośna, gdzie trwałość i precyzja są niezbędne do startu, lądowania i złożonych operacji czujników. Urządzenia te często wymagają podświetlenia zgodnego z NVIS do tajnych operacji nocnych.
Konsole dla platform powierzchniowych i podwodnych opierają się na odpornych na korozję urządzeniach wejściowych do wprowadzania danych nawigacyjnych, konfiguracji systemu akustycznego i tworzenia skryptów misji w środowiskach o wysokim stężeniu soli i wilgotności. Odporność na korozję ma ogromne znaczenie w przypadku klawiatur morskich.
Stałym wymaganiem dla wszystkich tych platform jest absolutna niezawodność dotykowa. Operatorzy muszą wprowadzać polecenia w sposób zdecydowany, często w rękawiczkach, pracując w ograniczonych przestrzeniach lub przestrzegając surowych protokołów dotyczących słabego oświetlenia (NVIS).

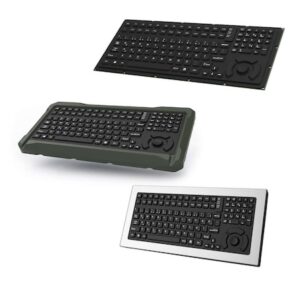

Wytrzymałe klawiatury firmy Ruggmate
Aby zapewnić funkcjonalność w ekstremalnych warunkach, wytrzymałe klawiatury są wyposażone we wzmocnione ramy, uszczelnione zespoły przełączników i specjalistyczne mocowania amortyzujące wstrząsy. Klasy ochrony przed wnikaniem (IP), w tym uszczelnienie IP65 do IP68, eliminują wnikanie pyłu i cieczy.
Na przykład klasa IP65 gwarantuje ochronę przed strumieniami wody pod niskim ciśnieniem i całkowitym wnikaniem pyłu, natomiast klasa IP68 oznacza ochronę podczas długotrwałego zanurzenia. Podobnie, klawiatury wodoodporne zazwyczaj wymagają stopów klasy morskiej, uszczelnionych nakładek i złączy odpornych na korozję, aby zapobiec awariom spowodowanym mgłą solną.
Zgodność z wymogami regulacyjnymi określa, w jaki sposób wytrzymała klawiatura wojskowa jest zatwierdzana do użytku w systemach bezzałogowych, ustanawiając podstawowe oczekiwania dotyczące wydajności, które wyznaczają kierunki kwalifikacji środowiskowych, elektrycznych i operacyjnych w różnych profilach misji.
| Norma | Obszar zainteresowania | Znaczenie dla systemów bezzałogowych |
| MIL-STD-810 | Inżynieria środowiskowa | Sprawdza odporność na wysokie/niskie temperatury, wysokość, wilgotność, wstrząsy mechaniczne i wibracje (np. w konsoli UGV zamontowanej w pojeździe lub GCS). |
| MIL-STD-461 | Wydajność EMI/EMC | Zapewnia, że klawiatura nie emituje niedopuszczalnych zakłóceń elektromagnetycznych (EMI) i nie jest podatna na zewnętrzne zakłócenia EMI/RFI, co ma kluczowe znaczenie dla platform wyposażonych w wiele radiotelefonów, zakłócaczy lub wrażliwych odbiorników GNSS. (Specjaliści zazwyczaj określają wersję, np. aktualną MIL-STD-461G). |
| NVIS Zgodność | Operacje w nocy | Gwarantuje, że podświetlenie i oświetlenie spełniają wymagania normy MIL-STD-3009, umożliwiając operatorom korzystanie z klawiatury podczas noszenia gogli noktowizyjnych (NVG) bez powodowania olśnienia lub rozmycia obrazu. |
| ATEX/HAZMAT | Środowiska niebezpieczne | Wymagane w przypadku bezzałogowych urządzeń kontrolujących rurociągi, obiekty chemiczne lub materiały wybuchowe, wymagających materiałów antystatycznych i szczelnych obwodów, aby zapobiec ryzyku zapłonu. |
Technologia uruchamiania kształtuje sposób rejestrowania danych przez każdy klawisz i ma bezpośredni wpływ na trwałość, reakcję dotykową i długoterminową niezawodność w wymagających środowiskach, gdzie kluczowe znaczenie ma stała wydajność. Systemy membranowe lub silikonowe kopułkowe zapewniają niskoprofilową, cichą i całkowicie szczelną pracę, która oferuje wysoką ochronę zgodnie z klasą IP, odporność chemiczną i oszczędność kosztów.
Klawisze mechaniczne zapewniają pełny skok z wyraźnym dotykowym lub słuchowym sprzężeniem zwrotnym, które wspiera precyzję i pewność operatora, szczególnie podczas używania rękawic. Konstrukcje z efektem Halla opierają się na magnetycznym, bezkontaktowym przełączaniu, które eliminuje zużycie mechaniczne i zapewnia wyjątkowo długą żywotność, wysoką odporność na ciągłe silne wibracje oraz zerowe odbicie klawiszy.
Wiele wytrzymałych klawiatur zawiera zintegrowane urządzenie śledzące, które eliminuje potrzebę stosowania zewnętrznej myszy. Typowe zintegrowane urządzenia to:
Ponadto, podczas gdy komercyjne rozwiązania COTS opierają się na wytrzymałych interfejsach klawiatur USB, platformy wojskowe i specjalistyczne często wykorzystują interfejsy szeregowe RS-232/422 lub protokoły magistrali CAN w połączeniu z złączami zgodnymi z normą MIL-DTL, aby zapewnić bezpieczne działanie w warunkach obciążenia.
Projektanci systemów muszą również wybrać formę klawiatury, która będzie pasować do układu stacji sterowania, zapewniając bezpieczny montaż urządzenia i niezawodne działanie w ramach ograniczeń przestrzennych, środowiskowych i ergonomicznych platformy.
Chociaż wytrzymałe klawiatury mogą wydawać się prostym urządzeniem peryferyjnym, funkcjonują one jako potencjalny punkt wejścia do sieci misji. Oznacza to, że ich konstrukcja musi uwzględniać zabezpieczenia, które zapobiegają nieautoryzowanemu dostępowi i chronią integralność danych i ścieżek poleceń, takie jak:
Spełniając te fizyczne i cyfrowe wymagania bezpieczeństwa, wytrzymała klawiatura działa jako niezawodny komponent, utrzymując bezpieczeństwo całej architektury bezzałogowego sterowania misją.
Rozwój klawiatur wzmocnionych zmierza w kierunku funkcji zwiększających wydajność operatora, integrując nowe technologie interfejsów dotykowych, hybrydowych i kompaktowych, które wspierają bardziej responsywne sterowanie w złożonych scenariuszach operacyjnych:
Wszystkie te trendy odzwierciedlają stałą zmianę w kierunku bardziej responsywnych, odpornych i zorientowanych na operatora systemów sterowania dla nowoczesnych środowisk terenowych.
