I sensori di flusso di carburante per UAV e droni forniscono un monitoraggio in tempo reale del consumo di carburante, dell'efficienza della propulsione e della durata della missione per i velivoli ad ala fissa, VTOL e di lunga durata. Integrati nei droni militari, nelle piattaforme ISR, negli UAV cargo e nei sistemi di ispezione industriale, i misuratori di flusso di carburante supportano la gestione autonoma del carburante e il monitoraggio dello stato di salute della propulsione in presenza di vincoli SWaP stringenti.
Questa pagina presenta i principali produttori di sensori di flusso di carburante per UAV e di misuratori di flusso di carburante per velivoli senza pilota, che offrono soluzioni disponibili in configurazioni a turbina, a ultrasuoni, a Coriolis, termiche e MEMS.
Leggi il Panoramica tecnologica
Misuratori di flusso di carburante a ultrasuoni ad alta precisione per UAV | Monitoraggio in tempo reale del carburante degli UAV
Se progettate, costruite o fornite Sensori di flusso del carburante, Crea un profilo per mettere in evidenza le tue competenze ed entrare in contatto con i visitatori che hanno un bisogno concreto delle tue soluzioni.
I sensori di flusso di carburante misurano in tempo reale il consumo di carburante nei sistemi di propulsione degli UAV, consentendo agli operatori e ai sistemi di volo di bordo di monitorare le prestazioni del motore, il consumo di carburante e la durata residua. Poiché i velivoli senza pilota intraprendono missioni a lungo raggio e oltre la linea visiva di vista (BVLOS), il monitoraggio preciso del carburante è una componente fondamentale della sicurezza operativa e della pianificazione della missione.
I moderni sensori di flusso di carburante degli UAV operano in ambienti SWaP limitati, mantenendo la precisione in presenza di vibrazioni, cicli termici e altitudini fluttuanti. Sono integrati negli UAV ad ala fissa, nelle piattaforme VTOL, nei droni militari e nei velivoli ISR di lunga durata per supportare la gestione autonoma del carburante e il monitoraggio della salute della propulsione. I dati precisi assicurano che i parametri della missione rimangano validi e forniscono un cuscinetto di sicurezza per il recupero.
I sensori di flusso di carburante a turbina utilizzano una turbina interna rotante per misurare la velocità del carburante. Al passaggio del fluido, la velocità di rotazione viene convertita in un’uscita di portata tramite pickup magnetici o ottici. Sono utilizzati negli UAV alimentati a benzina, grazie al loro ingombro ridotto e alla semplicità di integrazione. I team di ingegneri devono tenere conto della sensibilità alla contaminazione del carburante e dei profili di flusso pulsanti generati dai piccoli motori a pistoni.

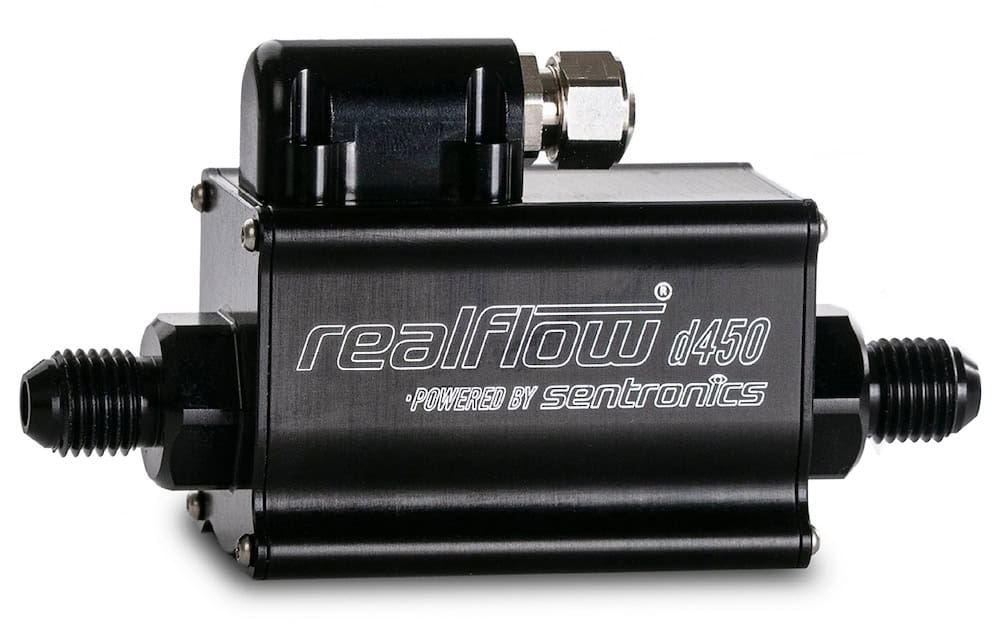

Misuratore di flusso di carburante a ultrasuoni RealFlow® Serie D di Sentronics
I sensori a spostamento positivo misurano il flusso di carburante isolando meccanicamente e contando volumi di fluido fissi. Questa tecnologia offre una precisione di misurazione a basse portate. Vengono spesso scelti per applicazioni UAV incentrate sulla resistenza, dove la previsione dell’autonomia è una priorità. Questa precisione comporta una maggiore complessità meccanica e un peso più elevato rispetto alle controparti a turbina.
Utilizzando la propagazione delle onde acustiche per determinare le portate, i sensori a ultrasuoni eliminano le parti mobili e riducono l’usura meccanica. La natura non invasiva è adatta alle piattaforme che richiedono una bassa caduta di pressione. Le prestazioni possono essere compromesse se il carburante viene aerato o contiene bolle d’aria.
I sensori Coriolis misurano il flusso di massa del carburante analizzando le forze inerziali all’interno dei tubi vibranti del sensore. A differenza dei sistemi volumetrici, rimangono precisi indipendentemente dalle variazioni di densità o temperatura del carburante. La sensibilità alle vibrazioni del motore ad alta frequenza richiede spesso uno smorzamento specifico.
Questi sensori determinano le portate monitorando le caratteristiche di trasferimento del calore all’interno del flusso di carburante. Offrono una sensibilità a basso flusso, ma richiedono un carburante pulito per mantenere l’accuratezza, in quanto la contaminazione dell’elemento di rilevamento può causare una deriva della dissipazione termica.
Sfruttando la fabbricazione di semiconduttori, i sensori basati su MEMS offrono un profilo SWaP ridotto. Sono integrati nei micro-UAV e nelle piccole piattaforme VTOL, dove la capacità del carico utile è limitata. La compensazione digitale viene utilizzata per migliorare la precisione e l’affidabilità di questi sensori.
Misurando la caduta di pressione attraverso una restrizione Venturi, questi sistemi offrono una soluzione leggera. Richiedono una compensazione in tempo reale per la densità del carburante e la temperatura, per rimanere precisi nei vari inviluppi di volo.
I sensori digitali intelligenti del flusso di carburante integrano l’elaborazione a bordo per la diagnostica in tempo reale e la compensazione degli errori. Nelle architetture moderne, vengono utilizzate le interfacce UAVCAN (Cyphal) e CAN Bus per la comunicazione telemetrica ad alta affidabilità con il Flight Control Computer e l’Unità di Controllo Elettronica.
Le piattaforme ISR si affidano ai misuratori di flusso di carburante per monitorare il tempo di sosta e facilitare il recupero durante le missioni di sorveglianza. I sensori di portata del carburante forniscono dati sulla resistenza per la pianificazione della missione e la gestione autonoma del volo.
Per le missioni di lunga durata, gli errori di misurazione possono trasformarsi in una violazione del margine di sicurezza per diverse ore. I sensori stabili consentono di riorganizzare la missione in base ai tassi di combustione effettivi, piuttosto che alle stime teoriche.
Le piattaforme militari utilizzano motori a carburante pesante in ambienti contestati. I sensori di questi sistemi sono resistenti alle vibrazioni e alla contaminazione del carburante.
Gli UAV lanciati da navi espongono i sensori di flusso di carburante alla nebbia salina, all’umidità, agli urti e alla corrosione. I design dei sensori adatti alla navigazione marittima sottolineano la tenuta ambientale e il funzionamento durante i cicli di lancio e recupero ad alta vibrazione.
Gli UAV industriali che effettuano ispezioni di infrastrutture utilizzano sistemi di propulsione a combustione per una maggiore durata. Il monitoraggio del flusso di carburante aiuta gli operatori a ottimizzare la pianificazione dei voli e la programmazione della manutenzione.
Gli UAV cargo autonomi utilizzano sensori di flusso di carburante per calcolare la durata e l’autonomia della missione in base alle condizioni variabili del carico utile, supportando l’ottimizzazione del percorso.
Le piattaforme HAPS operano in ambienti a bassa pressione e bassa temperatura per missioni di lunga durata. Mentre la maggior parte dei sistemi è alimentata a energia solare, le varianti a reazione possono richiedere il monitoraggio del carburante per l’efficienza della propulsione e la gestione della durata.
Gli UAV a idrogeno e ibridi-elettrici richiedono approcci di monitoraggio del carburante in grado di gestire combustibili gassosi o criogenici. Questi sistemi di propulsione guidano lo sviluppo di tecnologie di rilevamento per i velivoli a energia alternativa.
I sensori di flusso del carburante per i sistemi a benzina sono progettati per tollerare i carburanti volatili, mantenendo le prestazioni durante i cambi di acceleratore e le variazioni di altitudine.
I motori UAV a carburante pesante che funzionano con JP-8 o diesel supportano la logistica militare. I sensori per questi sistemi sono in grado di gestire una viscosità del carburante più elevata e gli additivi del carburante militare.
I sistemi di monitoraggio del carburante nelle piattaforme diesel operano a pressioni più elevate e a temperature variabili rispetto ai motori a benzina.
I sensori di flusso del carburante si adattano alle diverse proprietà dei fluidi e mantengono la compatibilità con le miscele di carburante sintetico e sostenibile.
Gli UAV a carburante alternativo presentano sfide di compatibilità chimica. I materiali dei sensori e le tecnologie di tenuta sono selezionati per garantire l’affidabilità di questi sistemi di propulsione.
La resistenza chimica serve a mantenere l’affidabilità del sensore e la stabilità della calibrazione. I rivestimenti di grado aerospaziale e gli elastomeri chimicamente stabili aiutano a prevenire la degradazione.
Il posizionamento del sensore è importante per mantenere una misurazione stabile. Il design delle tubature deve evitare turbolenze o aria intrappolata che influiscono sulla precisione.
Il design del sistema di alimentazione aiuta a minimizzare la cavitazione durante i cambi di altitudine e le manovre, garantendo letture stabili.
Alcune tecnologie di sensori richiedono orientamenti di installazione specifici per mantenere la calibrazione e il funzionamento interno all’interno della baia di propulsione.
Per garantire la trasmissione del segnale e la riduzione del rumore, vengono utilizzati cablaggi schermati, ingressi di alimentazione filtrati e pratiche di messa a terra.
I sensori sono installati in posizioni che consentono l’ispezione e la sostituzione durante le operazioni di manutenzione sul campo, in particolare nelle spedizioni.
I sensori digitali supportano la calibrazione sul campo e la funzionalità diagnostica integrata per gestire i requisiti di manutenzione.
I tecnici dell’integrazione tengono conto della massa del sensore e delle tubature associate quando ottimizzano il bilanciamento del velivolo e il centro di gravità.
Nella scelta di un produttore di sensori di flusso di carburante per UAV, i team di ingegneri valutano l’accuratezza della misurazione, la compatibilità con il carburante, le caratteristiche SWaP e la resistenza ambientale. Per le applicazioni di difesa e di lunga durata, i produttori con esperienza di qualificazione aerospaziale e supporto all’integrazione sono spesso prioritari.
